电动机缺相保护原理图及缺相电路的优点

来源:电工天下时间:2015-12-28 20:34:26 作者:老电工手机版>>

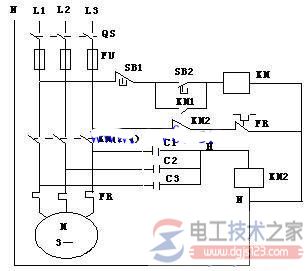

电容器实现电动机缺相保护原理图

此电路在控制电路中增加了三个电容器C1、C2、C3和一个交流继电器KM2。

具体接法如图:
电动机缺相保护

1、电动机工作原理

合上三联闸刀QS,为电动机启动作好准备,合上SB2,主接触器KM线圈得电吸合,KM主触点KM(2-4)闭合,电动机得电启动。当按下按钮SB1,主接触线圈KM失电,主触点KM(2-4)断开,电动机停止运行。

2、缺相保护原理

当电动机正在运转时,突然有一相掉电,此时在H点到零线N之间就会产生一电压,这一电压使KM2吸合,KM2常闭触头断开主接触线圈KM失电,断开。KM(2-4)常开触点断开,电动机断电停转,实现了缺相保护功能。

3、缺相保护电路的优点

此保护电路能使电动机在运行时因电源缺相自动切断电源,让电动机停转,此电路在三相电严重不均衡时也能自动切断电源,待故障排除后,再按启动按钮,使电动机投入正常运转。
