电机星三角启动原理图及功能说明

来源:电工天下   编辑:小电工发布时间:2020-02-05 14:56:25

有关电机星三角启动的原理图,当电机启动基本正常后,工作电流与启动时相比会大幅减少,电机绕组中所受到的电压变成了380V,电机就能满负荷工作,即星三角启动的基本原理。

电机星三角启动原理图及功能

在启动成功后,实际电动机工作当中发生动作,就是可以考虑电动机带动的负载的大小了

电机星三角启动原理:对电机的三相绕组在启动时和正常运转时施加的不同的电压,来降低电机启动时的冲击电流。

在启动时对电机绕组施加的是星形接法的电源,就是将电源的三条火线分别与电机三个绕组的一个端点相连,将电机三个绕组的另一个端点同时与电源的零线相连,在这种接法下,电机每个绕组所承接的电压就是220V。

由于施加的电压较低,所以启动时的电流会比较小点,减少了对电网的冲击,电机也比较容易启动。

当电机启动基本正常后,它的工作电流与启动时相比会大幅减少,这时由控制电路通过时间继电器和接触器的转换,将电机三个绕组改成首尾相连,形成所谓三角形连接,并将三角形的每个“角”与电源的三条火线相连,这时电机绕组中所受到的电压变成了380V,电机就能满负荷工作。这就是星三角启动的基本原理。

电机星三角启动原理图

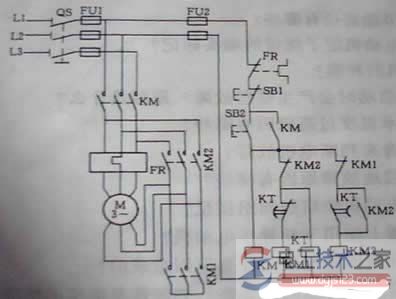

图1,电机星三角启动原理图

合上电源开关QS后,按下启动按钮SB2,接触器KM和KM1线圈同时获电吸合,KM和KM1主触头闭合,电动机接成Y降压启动。

与此同时,时间继电器KT的线圈获电,KT动断(常闭)触头延进断开,KM1线圈断电释放,KT动合(常开)触头延时闭合,KM2线圈获吸合,电动机定子绕组Y自动换接成△,时间继电器KT的触头延时动作时间,由电动机容量及启动时间的快慢等决定。

电机星三角启动原理图

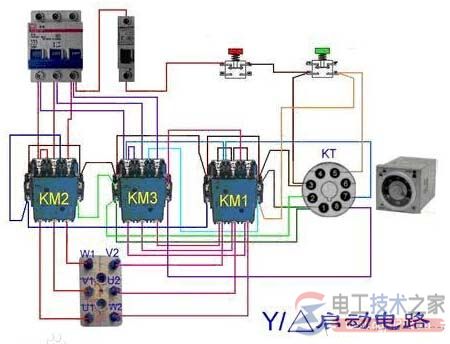

电机星三角启动原理图

图2,

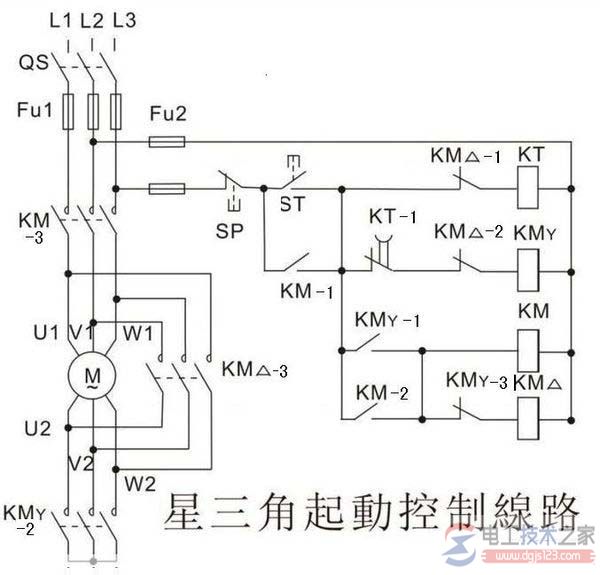

电机星三角启动原理图图3,

L1/L2/L3分别表示三根相线;

QS表示空气开关

Fu1表示主回路上的保险;

Fu2表示控制回路上的保险;

SP表示停止按钮;

ST表示启动按钮;

KT表示时间继电器的线圈,后缀的数字表示它不同的触点;

KMy表示星接触器的线圈,后缀的数字表示它不同的触点;

KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;

KM表示主接触器的线圈,后缀的数字表示它不同的触点;

U1/V1/W1分别表示电动机绕组的三个同名端;

U2/V2/W2分别表示电动机绕组的另三个同名端;

为了叙述方便,将图纸整理了一下,添加了触点的编号。整理后的图纸见附图。

合上QS,按下St,KT、KMy得电动作。

KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;

KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。

时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;

KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态,必须要按下SP,才能使全部接触器线圈失电跳开,才能停止运转。
