接触器联锁正反转_星三角降压起动接线图
来源：电工天下时间：2020-05-04 13:37:48 作者：老电工手机版>>

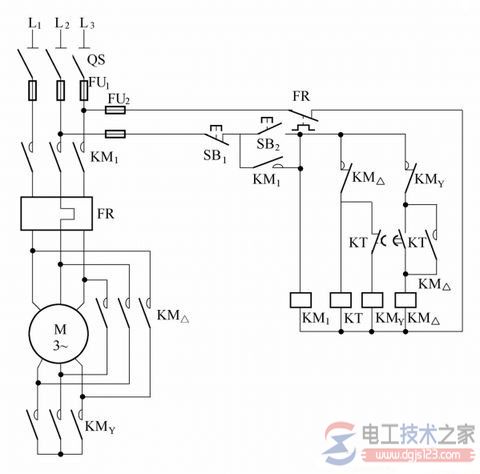

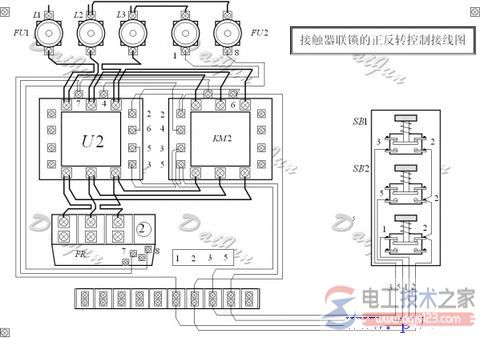

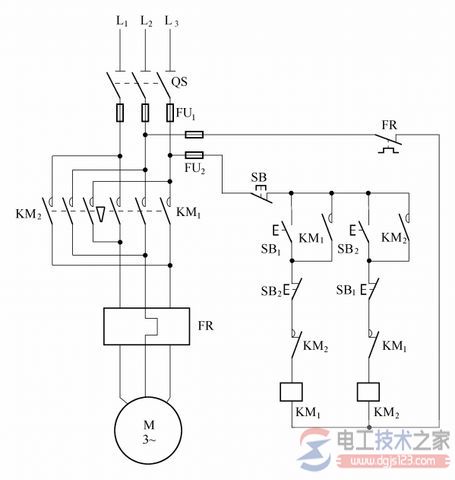

有关接触器联锁实现正反转的方法，星三角降压起动的原理图与接线图，共四张电路图，详细展示了接触器联锁正反转与星三角降压起动的方法。

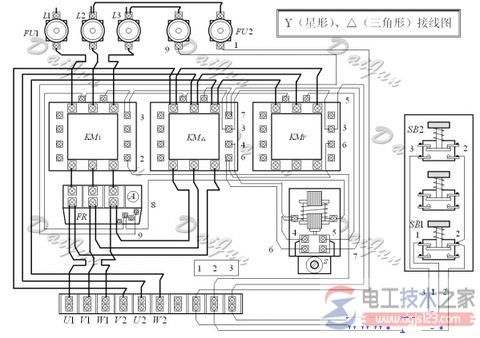

星三角降压起动的接线图
如下：
