不同功率的单相电机的接线方法
来源:电工天下时间:2021-09-18 06:26:47 作者:老电工手机版>>
功率较大的单相电机,其主副线圈是分开的,而且上面有离心开关,一共有6个接线端子,其接线方法与小功率单相电机是不同的,不同功率的单相电机的接线方法,一起来了解下。
一、大功率单相电机接线方法
首先,确保电机绕组端子按图示排列,万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。

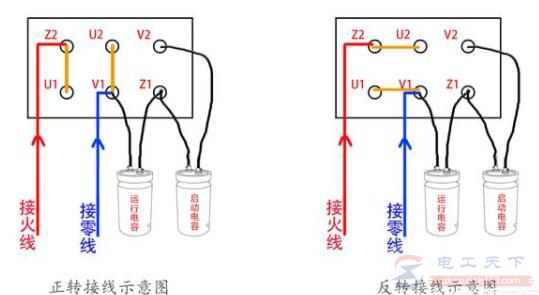

按照下图接线:
上图中,U1、U2为主绕组,Z1、Z2为副绕组,V1、V2为离心开关。
若要实现电机反转,把连接端子U1、Z2该为U1、V1,连接端子V1、U2该为Z2、U2即可。
二、小功率单相电机接线
单相电机内有两个线圈,分别为主线圈和副线圈。主线圈截面积比较粗,副线圈截面积比较细,所以主线圈的阻值比副线圈阻值小。
对于功率比较小的单相电机(比如风扇、洗衣机等),主副线圈的一端连接在一起,只引出三个端子,只需要一个电容,即启动电容和运行电容一体。
接线方法:用万用表测单相电机三个接线端子中的任意两个,得到三组数值。电容接阻值最大的俩个端子,零火线接阻值小的两个端子(零线和火线可以互换)。
若要实现电机反转,把接电容一端的线换到电容的另外一端即可,如下图:

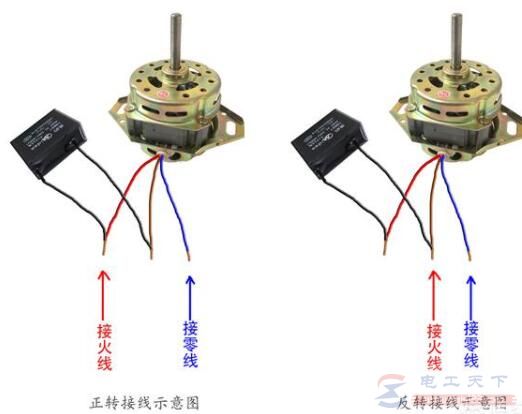

图:小功率单相电机接线
