一例直流电动机正反转的控制线路
来源:电工天下时间:2021-08-29 10:19:56 作者:老电工手机版>>

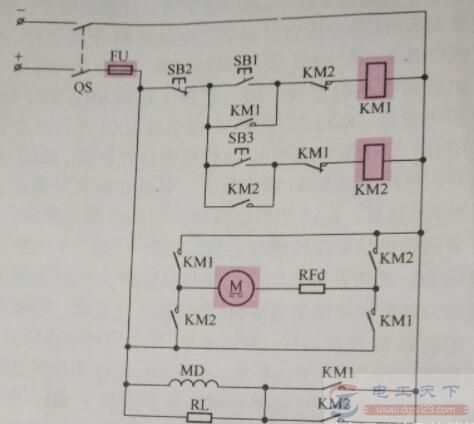

对于要求频繁进行正反转运行的直流电动机,一般采用改变电枢电流方向的方式来改变电动机的转向,以下是具体的控制线路:
按下正转按钮SBI,正转接触器KM1获电动作,其辅助触点动作:
一方面常开触点闭合自锁,接通正转控制线路;另外,常闭触点释放,断开反转控制线路,电动机正向转动。反转时,先按下停止按钮SB2,电动机断电,再按反转按钮SB3,反转接触器KM2获电动作,经类似过程,电动机反向转动。
为了避免过电压损坏电动机,在励磁线路中接有放电电阻RL,阻值一般为励磁绕组阻值的5到8倍。
