电机过载保护器的用途与主要特点
来源:电工天下时间:2019-12-08 10:07:27 作者:老电工手机版>>
有关电机过载保护器的用途,电机过载保护器的主要特点,系统采用宽温、低功耗工业级芯片,采用模块化设计结构,有事件记录功能,电流互感器变比可设置等特点。
电机过载保护器的用途
一、电机过载保护器的用途

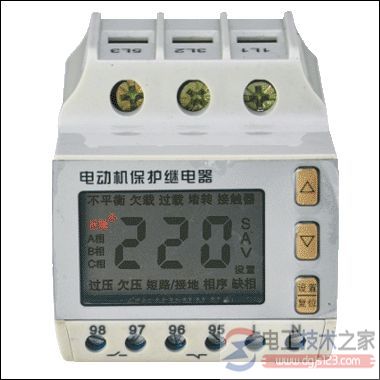

电机过载保护器以微电脑控制器(MCU)为核心元件,通过高精度CT检测电流,电机保护器具有自动线性修正功能,在宽电流范围内仍具有较高的测量精度。
电机过载保护器对过载、短路、堵转、欠载、缺相、三相电流不平衡、过压、欠压、相序、接触器故障等具有可靠的保护作用;并可实现报警和事件记录。
该过载保护器具有性价比高、功能齐全、工作稳定可靠、精度高、保护动作准确、安装、参数设定简单方便等特点。
适用于机械、冶金、建材、化工、纺织行业等工业三相电动机及其它电器的保护与监测。
二、电机过载保护器的特点
1、系统采用宽温、低功耗工业级芯片,更适合于工业现场使用。
2、采用交流同步采样和先进的数字信号处理算法,实现了实时数据处理和高精密性,有着卓越的可靠性,具有响应速度快、测量准确、精度高,事件记录等优点。
3、具有自学习过程,能自动检测电机起动过程与时间,生成起动曲线,优化保护参数;并能根据故障前电机负载率和运行时间自动调整过载保护动作时间。
4、事件记录功能:当保护动作时,记录保护类型、采样电流等参数,形成事件追忆数据,在失电或复位后可长久保存,便于事后分析。
5、采用模块化设计结构,产品体积小,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用,提高了控制线路的可靠性和自动化水平。
6、结构紧凑、华丽、精湛优美的外观和卓越的设计体现了高雅、精致、紧凑的产品。
7、完善的事故记录及自检功能,友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。
8、软件、硬件及电磁兼容性三个方面协同设计,产品具有很强的抗干扰能力和很高的可靠性,特别适合于工业现场使用。
9、电流互感器变比可设置(5A规格),用户可直接查看一次回路的电力参数,使得采样数据更直观,使用更灵活。
