两地控制同一台电机的接线图

来源:电工天下   编辑:小电工发布时间:2020-05-24 19:27:42

有关电机两地控制的接线图,在甲地与乙地同时控制一台电机的启动与停止,这种控制电路如何来接线,这里分享一个两地控制同一台电机的接线图(电路图),供大家学习参考。

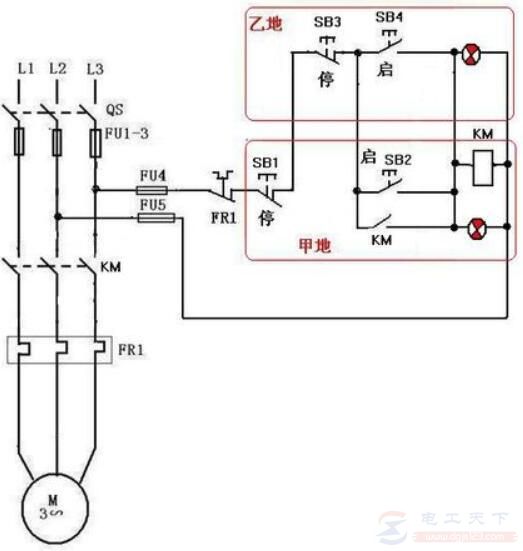

两地控制同一台电动机的电路图

两地控制同一台电机的接线图

1、主电路

在电机的主电路中,电气构成元素包括:三相电动机M、电源隔离开关QS、接触器KM的主触点、用于短路保护的熔断器FU1-3、用于过载保护的热继电器FR1的热元件。

2、控制电路

在电机的控制电路中,电气构成元素包括:接触器KM的线圈、用于短路保护的熔断器FU4、FU5、用于过载保护的热继电器FR1的常闭触点。

电机的控制要求:

(1)甲地:停止按钮SB1、启动按钮SB2、信号灯。

(2)乙地:停止按钮SB3、启动按钮SB4、信号灯。

说明:在以上电动机两地控制的接线图中,控制两地的启动按钮采用并联联接方式,停止按钮采用串联联接方式。

以上就是两地控制同一台电机的电路图(接线图),希望对大家有所帮助。
