单相异步电动机的外形结构图解

有关单相异步电动机的外形结构，单相异步电动机与三相异步电动机的结构相似，包括内转子结构，外转子结构，凸极式罩极电动机结构等部分。

单相异步电动机的外形结构

1、单相异步电动机的结构形式

单相异步电动机与三相异步电动机的结构相似。

但因电动机使用场合的不同，其结构形式也有所差异，常见电动机的结构形式有以下几类：

1)内转子结构

此种电动机转子结构位于电动机内部，主要由转子铁芯、转子绕组和转轴组成。

定子结构位于电动机外部，主要由定子铁芯、定子绕组、机座、前后端盖和轴承等组成，如图5-23为内转子结构的台扇电动机。

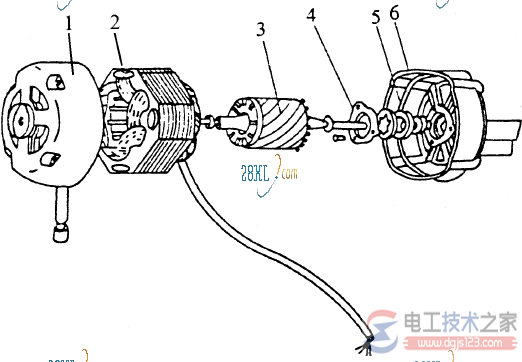

图5-23　电容运行台扇电动机结构 １畅前端盖　２畅定子　３畅转子　４畅轴承盖　５畅油毡圈　６畅后端盖

2)外转子结构

此种结构电动机的定子铁芯及定子绕组置于电动机内部，转子铁芯、转子绕组压装在下端盖内。

上、下端盖用螺钉连接，并借助于滚动轴承与定子铁芯及定子绕组一起组合成一台完整的电动机。

电动机工作时，上下端盖及转子铁芯与转子绕组一起转动，如图5-24为外转子结构的吊扇电动机。

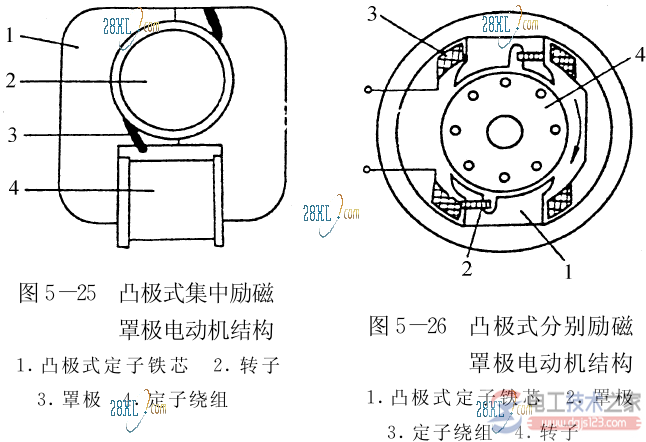

3)凸极式罩极电动机结构

分为集中励磁罩极电动机和分别励磁罩极电动机两类，如图５－２５和图５－２６。其中集

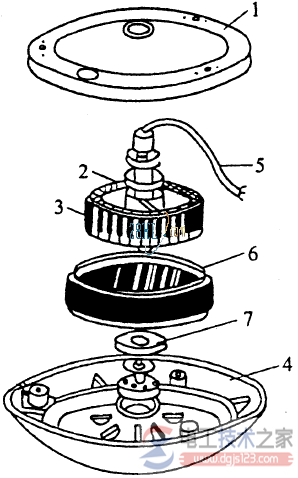

图5-24　电容运行吊扇电动机结构

１畅上端盖　２畅挡油罩　３畅定子　４畅下端盖　５畅引出线　６畅外转子　７畅挡油罩

中励磁罩极电动机的外形与单相变压器相仿，套装于定子铁芯上的定子绕组接交流电源，转子绕组产生电磁转矩而转动。
