直流电磁铁与交流电磁铁有何区别?

来源:电工天下   编辑:小电工发布时间:2020-03-07 18:29:39

有关直流电磁铁与交流电磁铁的区别,电磁铁分为直流电磁铁和交流电磁铁,二者有什么区别,在线圈与铁心方面的不同之处。

直流电磁铁与交流电磁铁的区别

按吸引线圈所通电流性质的不同,电磁铁可分为直流电磁铁和交流电磁铁。

直流电磁铁由于通入的是直流电,其铁心不发热,只有线圈发热。

因此,线圈与铁心接触以利散热,线圈做成无骨架、高而薄的瘦高型,以改善线圈自身散热。铁心和衔铁由软钢和工程纯铁制成。

直流电磁铁与交流电磁铁

交流电磁铁由于通入的是交流电,铁心中存在磁滞损耗和涡流损耗,线圈和铁心都发热,交流电磁铁的吸引线圈有骨架,使铁心与线圈隔离并将线圈制成短而厚的矮胖形,以利于铁心和线圈的散热。

铁心用硅钢片叠加而成,以减小涡流。当线圈中通以直流电时,气隙磁感应强度不变,直流电磁铁的电磁吸力 为恒值。直流电磁铁与交流电磁铁的区别

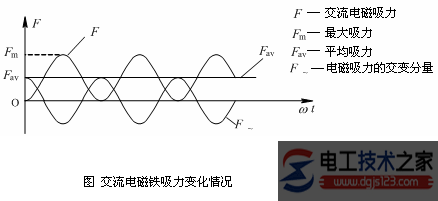

当线圈中通以交流电时,磁感应强度为交变量,交流电磁铁的电磁吸力 F 在 0 (最小值)~ F m (最大值)之间变化,其吸力曲线如下图。

直流电磁铁与交流电磁铁2

在一个周期内,当电磁吸力的瞬时值大于反力时,衔铁吸合;当电磁吸力的瞬时值小于反力时,衔铁释放。

电源电压每变化一个周期,电磁铁吸合两次、释放两次,使电磁机构产生剧烈的振动和噪声,因而不能正常工作。

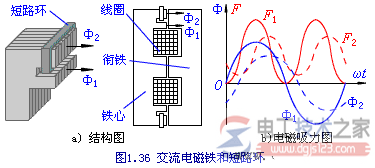

为了消除交流电磁铁产生的振动和噪 声 ,在铁心的端面开一小槽,在槽内嵌入铜制短路环。
