直流电磁铁与交流电磁铁如何选择?

来源:电工天下   编辑:小电工发布时间:2020-03-07 18:32:29

有关直流电磁铁与交流电磁铁的选择,交流电磁铁的铁心是硅钢片叠成,直流电磁铁的铁心是一整块软钢,二者在吸合前后电流与吸力的变化不同。

直流电磁铁与交流电磁铁

1、交流电磁铁的铁心是硅钢片叠成,直流电磁铁的铁心可以是一整块软钢;

2、交流电磁铁吸合前后电流要变,直流电磁铁吸合前后电流不变;

3、交流电磁铁吸合前后吸力不变,直流电磁铁吸合前后吸力要变。

直流电磁铁与交流电磁铁

交流电磁铁和直流电磁铁的区别

1、线圈产生的力因电流方式不同计算不同,如果产生相同的力的线圈,交流和直流的缠绕方式和匝数不一样。

2、交流电磁铁一般有分磁环,直流的没有。

3、电磁铁的铁心材料不同。

交流与直流电磁铁的优缺点

1、交流电磁铁

优点:使用电压一般为交流220V,电气线路配置简单。启动力较大,换向时间短。

缺点:换向冲击大,工作时温度升高(外壳设有散热筋)。当阀芯卡住时,电磁铁因电流过大易烧坏,可靠性较差。寿命较短。

2、直流电磁铁

优点:不会因铁芯卡住而烧坏(其圆筒形外壳上没有散热筋)。体积小,工作可靠。允许切换频率为120次/min,换向冲击小。使用寿命较长。

缺点:一般使用24V直流电压,需要专用直流电源。启动力比交流电磁铁小。按吸引线圈所通电流性质的不同,电磁铁可分为直流电磁铁和交流电磁铁。

直流电磁铁由于通入的是直流电,其铁心不发热,只有线圈发热,因此线圈与铁心接触以利散热,线圈做成无骨架、高而薄的瘦高型,以改善线圈自身散热。铁心和衔铁由软钢和工程纯铁制成。

交流电磁铁由于通入的是交流电,铁心中存在磁滞损耗和涡流损耗,线圈和铁心都发热,所以交流电磁铁的吸引线圈有骨架,使铁心与线圈隔离并将线圈制成短而厚的矮胖形,以利于铁心和线圈的散热。铁心用硅钢片叠加而成,以减小涡流

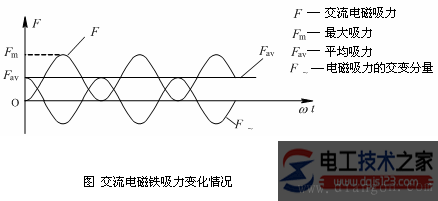

当线圈中通以直流电时,气隙磁感应强度不变, 直流电磁铁的电磁吸力 为恒值。(www.dgjs123.com)当线圈中通以交流电时,磁感应强度为交变量,交流电磁铁的电磁吸力 F 在 0 (最小值)~ F m (最大值)之间变化,其吸力曲线如下图。

在一个周期内,当电磁吸力的瞬时值大于反力时,衔铁吸合;当电磁吸力的瞬时值小于反力时,衔铁释放。

电源电压每变化一个周期,电磁铁吸合两次、释放两次,使电磁机构产生剧烈的振动和噪声,因而不能正常工作。

直流电磁铁与交流电磁铁2

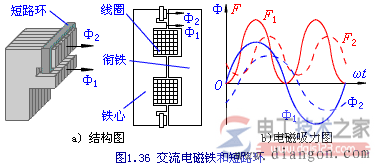

为了消除交流电磁铁产生的振动和噪 声 ,在铁心的端面开一小槽,在槽内嵌入铜制短路环。

如下图:

直流电磁铁与交流电磁铁3

交流电磁铁与直流电磁铁的区别

1、交流电磁铁的启动吸力大,一般50HZ噪音大,易发热,寿命较短;

2、直流电磁铁的电流恒定,吸力稳定.寿命较长,噪音也小。
