三相电变两相电怎么接线,三相电变两相电的接线图

来源:电工天下   编辑:小电工发布时间:2020-01-29 18:16:41

在实际的生产中,有时会考虑将三相电变为两相电来用,这就涉及到三相电变两相电的接线方法的问题,三相电变两相电怎么接线,三相电的接线方法是怎么样的,一起来了解下。

三相电变两相电的接线方法

1、三相电的颜色A相为黄色,B相为绿色,C相为红色。

有几种叫法:A,B,C或L1,L2,L3或U,V,W,顺序均相同。

三相电变两相电怎么接线,三相电变两相电的接线图

2、平均分配三相电到六个空开上端即可。

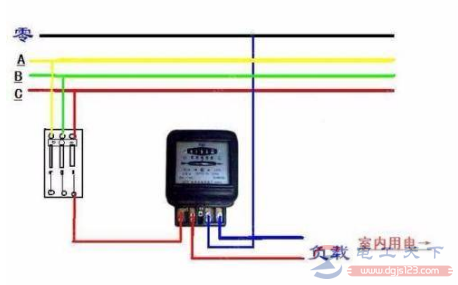

接法:空开下的三相电从左到右分别为1、2、3;第一个两相空开上端分别接1和2;

三相电变两相电怎么接线,三相电变两相电的接线图

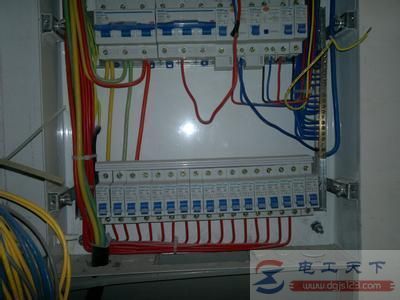

3、第二个两相空开上端分别接2和3;第三个两相空开上端分别接3和1;第四空开和第一空开接法一样;第五空开和第二空开接法相同;第六空开和第三空开接法也一样。

使用以上方法,可以把三相空开下的三相分配均匀。

三相电变两相电怎么接线,三相电变两相电的接线图

三相电的接法

三相电的二种接法,一是三角形接法(符号△),一是星形接法(又称Y形接法,符号Y)。

1、三角形接法的负载引线为三条火线和一条地线,三条火线之间的电压为380V,任一火线对地线的电压为220V;

2、Y形接法的负载引线为三条火线、一条零线和一条地线,三条火线之间的电压为380V,任一火线对零线或对地线的电压为220V。

Y型接法,六个灯泡全打开,三相平衡时,零线的电流为零,不平衡时,零线维持0电势,上面会有电流。

附1,三相电变两相电接线图。

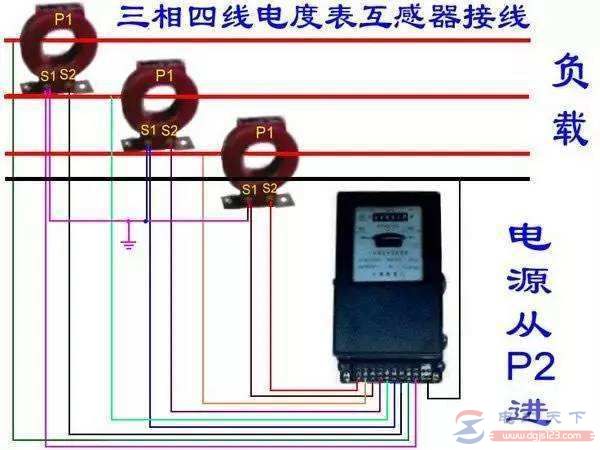

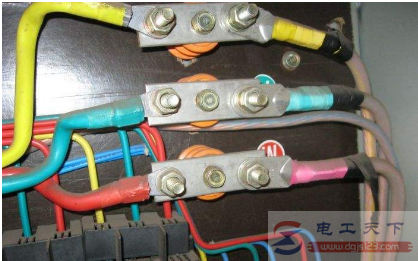

三相电变两相电怎么接线,三相电变两相电的接线图

一根接零线,另一根任接一根火线。

按三相交流电压380V,线电压为380V,相电压为220V,则三只相同阻抗元件,先以星形接入,再以角形接入,其中Z为电机每相绕组的阻抗(三根钨丝管),相电流会增大到原来的1.732(根号3)倍,线电流会增大到原来的3倍,功率也变为原来的3倍。

以上就是三相电变两相电的接线方法,以及三相电接法的分类与注意事项,希望对大家有所帮助。
