三相电怎么转为两相电,三相电变两相电的接线方法(图文)

电工天下【直交流电】 编辑:小电工 发布时间:2017-07-27 07:41:12

如何将三相电转为两相电?

在电工的日常工作中,有时要将三相电转为二相电来使用,以满足生产的需要,那么三相电怎么转为两相电的方法是什么,三相电变两相电怎么接线,一起来了解下。

三相交流电是电能的一种输送形式,简称为三相电。

三相交流电源,是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

三相交流电的用途很多,工业中大部分的交流用电设备,例如,电动机,都采用三相交流电,也就是经常提到的三相四线制。而在日常生活中,多使用单相电源,也称为照明电。

当采用照明电供电时,使用三相电其中的一相对用电设备供电,例如家用电器,而另外一根线是三相四线之中的第四根线,也就是其中的零线,该零线从三相电的中性点引出。

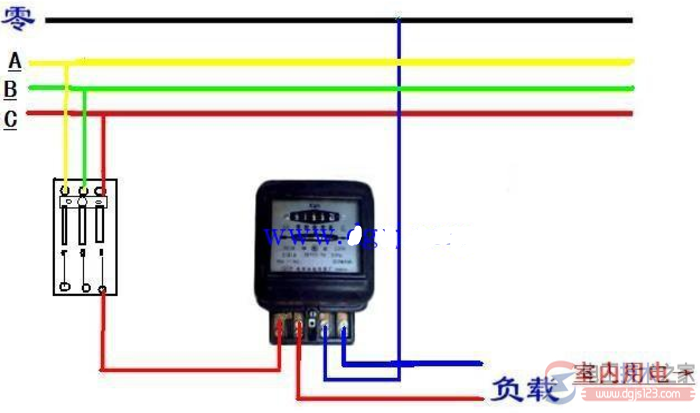

三相电怎么转为两相电,三相电变两相电的接线方法

三相电变两相电的接法:

三相电的颜色A相为黄色,B相为绿色,C相为红色,目前有以下几种叫法:A,B,C或L1,L2,L3或U,V,W,顺序都是一样的。

平均分配三相电到六个空开上端即可。具体做法为:空开下的三相电从左到右分别是1、2、3;第一个两相空开上端分别接1和2;第二个两相空开上端分别接2和3;第三个两相空开上端分别接3和1;那么,第四空开和第一空开接法一样;第五空开和第二空开接法相同;第六空开和第三空开接法也一样。这样,就把三相空开下的三相分配均匀了。

二、三相电变成两项电怎么接线?

在架设电线时,都是采用的“三相四线”标准布线,通俗地说就是:三根火线,一根零线;三根火线的电压时380伏,用其中的任一根火线与零线搭配,就形成了220伏的电压;家庭的大部分电器都是这样连接的。

先要看三相电是四线制还是三线制的,如果是四线制的三根是火线,剩下的一根应该是比那三根粗点的就是零线,如果只有三根线的话,那零线就是自己脚底下踩的地,也就是用根电线直接从大地引个线出来.三相电三根火线之间的电压是380V,但任意一根火线跟自己脚底下踩的地就只有220V了,也就是市电。

三相电变两相电的简单接法(自行判断正确性,后果自担!):

绿配蓝,红配灰。黄绿线暂时不接,出于安全方面考虑等以后买来三芯电线再重新接线。
