双联电位器接线图与实操图

来源:电工天下   编辑:小电工发布时间:2020-05-22 13:57:47

有关双联电位器的接线图,6个脚叫双联电位器,就是2个单联做在一起,分享了电位器的接法绘图,电位器的接法实操图,感兴趣的朋友参考下。

双联电位器的接线图

6个脚叫双联电位器,就是2个单联做在一起。

双联电位器接线图1

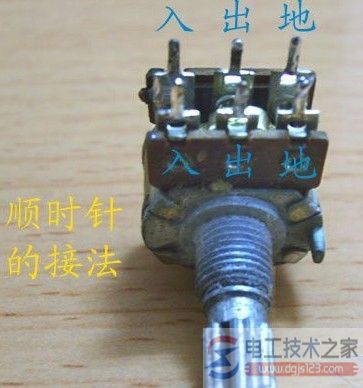

图1,双联电位器

双联电位器接线图2

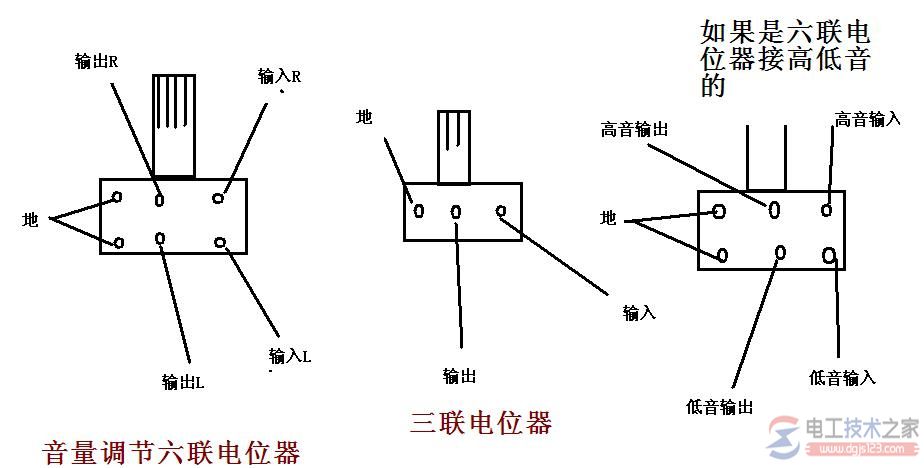

图2,电位器的接法绘图

双联电位器接线图3

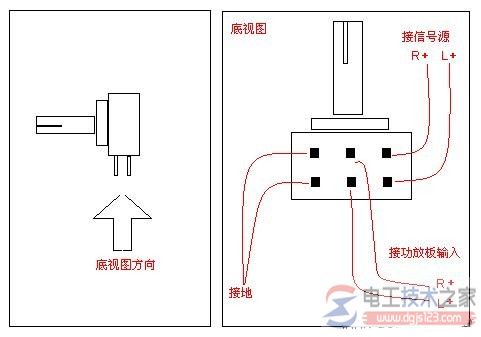

图3,电位器的接法实操图
