双联插座开关接线图怎么画?

来源:电工天下   编辑:小电工发布时间:2020-02-28 09:44:06

有关双联插座开关的接线图,两个开关分别控制两个灯,五孔插座不归开关控制两个开关上边的四个接线柱从左到右分别标示1,L,1,L,需要的朋友参考下。

双联插座开关的接线图

要求:

两个开关分别控制两个灯,五孔插座不归开关控制两个开关上边的四个接线柱从左到右分别标示1,L,1,L,下边两个接线柱从左到右分别标示2,2;五孔插座从左到右接线柱分别标示N,E,L

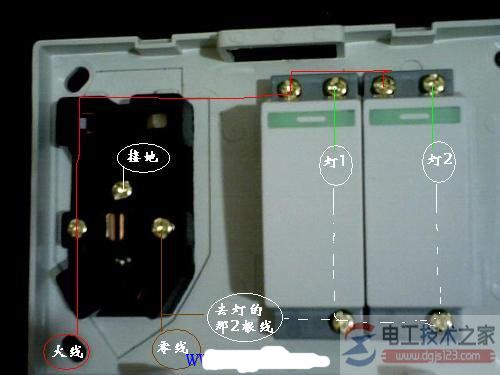

双联插座开关接线图1

补充回答:下面那两只脚是不用的,是接双控用的,这里画图是虚线到那里了,别管那线刚好画在下面那两个点上了。

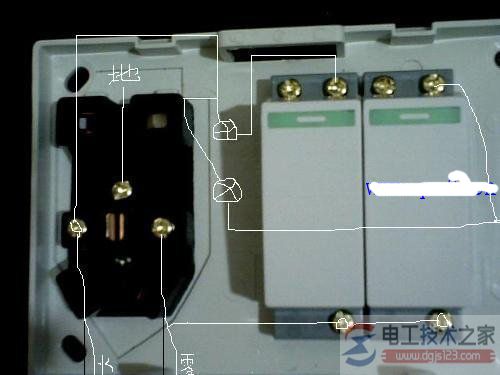

双联插座开关接线图2

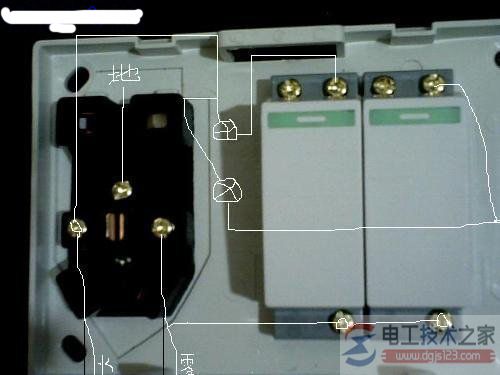

双联插座开关接线图3

补充回答: 参照以下接线图就可以。

双联插座开关接线图4

双联插座开关接线图5
