plc接线端子排安装接线图示意图

来源:电工天下   编辑:老电工发布时间:2020-12-27 11:07:03

有关plc接线端子排的安装接线图,接线端子排通常是由多片端子并排安装在导轨上组成的,每片接线端子的两个接口是短接的,将各片端子短接在plc通过端子排与外围设备连接一起。

plc接线端子排安装接线图

系统集成工程中,一般输入输出设备不可能都直接与的多个输入输出端子公用一个端,也不可能在一个端子上连接几根甚至十几根导线,所以,必须通过端子排连接。

接线端子排通常是由多片端子并排安装在导轨上组成的。每片接线端子的两个接口是短接的,根据需要可以将各片端子短接在plc通过端子排与外围设备连接一起。

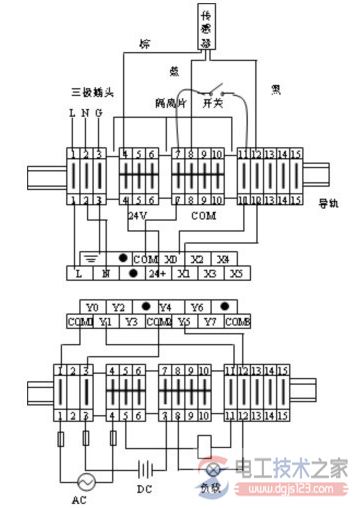

plc通过端子排与外围设备连接的示意图:

plc接线端子排安装接线图

或采用编码呼应法标注各端子接线。

备注:为了电气接线的实际需要,电工通常会把接线端子拼接成一组接线端子排,在性能上一样,在形态上有略微变化。
