电动机交流接触器启停按钮的接线图二例

来源:电工天下时间:2020-11-12 16:40:50 作者:老电工手机版>>

分享二个电动机交流接触器启停按钮的接线图,用到了cj10-10接触器与断路器,结合启动按钮与停止按钮,实现电动机的启停控制。

电动机交流接触器启停控制的接线图

如下:

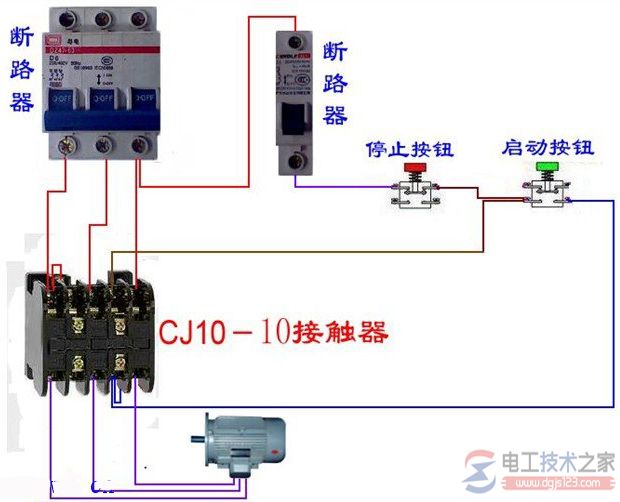

电动机交流接触器启停控制接线图1

电动机交流接触器启停控制接线图2
