消防应急照明灯的三种接线方式

来源:电工天下   编辑:小电工发布时间:2019-08-26 15:45:09

消防应急照明灯怎么接线?这里分享了消防应急照明灯的三种接线方式,包括非持续式、持续式与可控式的接线方式,比较下这三种消防应急照明灯接线方法的不同之处。

消防应急照明灯的三种接线方式

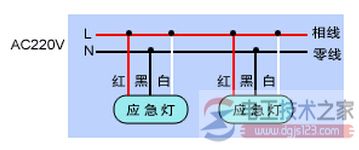

1、非持续式:

特点:平时不亮,停电后自动转换为应急照明。

消防应急照明灯1

2、持续式:

特点:平时亮,停电后自动转换为应急照明。

消防应急照明灯2

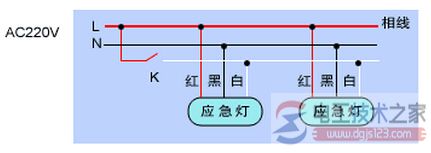

3、可控式:

特点:可对应急灯具平时的开或关进行控制,停电后应急灯立即点亮。K为控制开关,该接法为应急灯最常见的接法。

消防应急照明灯3

备注:黄、绿色线接地。
