双控开关接线图实物图及单开双控开关安装(2)

来源:电工天下   编辑:小电工发布时间:2015-06-15 03:16:30

双控开关接线图实物图及单开双控开关安装(2)

单开双控开关安装:
一般是有三个触电,假设为k、k1、k2,把两个K1/K2分别用线连起来,www.dgjs123.com火线接在一个双控开关的k出电商,零线则接在另一个K触点上。

双联双控是2个按钮的开关,跟单联不同。准去的描述是指一个开关面板上,通过两个按钮来控制两个灯,相当于两个电路。

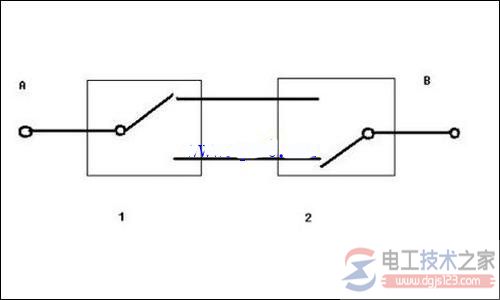

接线示意图:
双控开关接线图实物图4

首先,要将双控开关的中间接线接到火线,然后另一个双控开关的中间线柱连接到舍片上,也就是所谓的螺口灯头。

然后,上下两个接线柱分别连接,然后在灯头的另一个节点上接上零线。
