绕线转子三相异步电动机接线图说明

来源:电工天下   编辑:小电工发布时间:2015-06-14 09:56:52

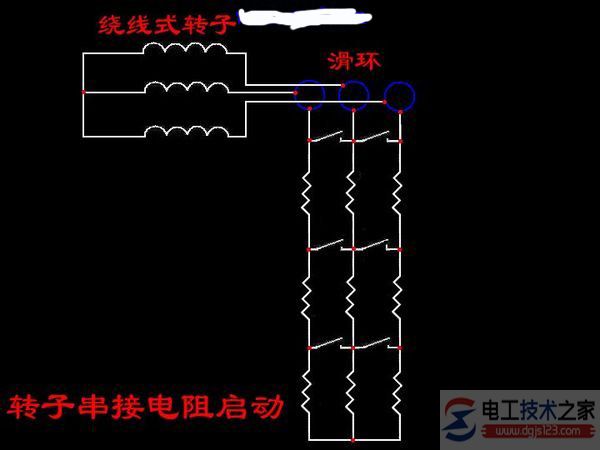

三相绕线式异步电机的转子绕组,启动时采用3档电阻逐档短接起动,若不外接电阻时,3个滑环输出线直接短接即可。

绕线转子三相异步电动机接线图


绕线转子三相异步<a href=/diandongji/ target=_blank class=infotextkey>电动机</a>接线图
