吹焊贴片元器件的操作方法

来源:电工天下   编辑:小电工发布时间:2021-11-23 13:18:33

在电路板中小贴片元件主要包括贴片电阻、贴片电容、贴片电感及贴片晶体管等,在吹焊小贴片元器件时,必须掌握好风量、风速和气流的方向,以防止操作不当将其吹坏。

吹焊贴片元器件的方法

以下是吹焊贴片元器件的具体操作方法:

1、将热风焊台的温度调至2?3挡,风速调至1?2挡,打开电源开关。温度调为3挡,风速调为2挡,如下图。

吹焊贴片元器件的操作方法

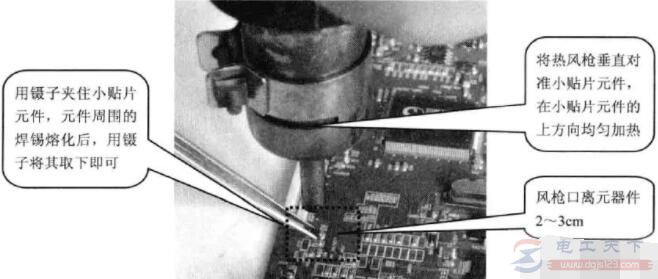

2、待温度和气流稳定后,用镶子夹住小贴片元件,将热风枪垂直对准小贴片元件高度为2?3cm。在小贴片元件上方向均匀加热,元件周围的焊锡壻化之后,用镶子将其取下,如下图。

吹焊贴片元器件的操作方法

吹焊贴片元器件的操作方法

在焊接时按如下方法进行操作:

1、将热风焊台的温度调至2?3挡,风速调至1?2挡,打开电源开关。温度调为3挡,风速调为2挡。

2、用镶子夹着新的小贴片元件,给元器件的引脚蘸少许焊锡膏。

3、将待焊器件放在焊接位置,引脚位置必须放准。将热风枪垂直对准小贴片,均匀加热,待焊锡熔化后停止加热。

4、用电烙铁进行补焊,并排出短路的点。
