有关电烙铁的使用注意事项,电烙铁使用前应检查使用电压是否与电烙铁标称电压相符,电烙铁温度的设定,以焊接一个锡点4秒最为合适,电烙铁组件焊接步骤,包括预热、上锡、拿走锡线、拿开烙铁等步骤。

电烙铁使用注意事项

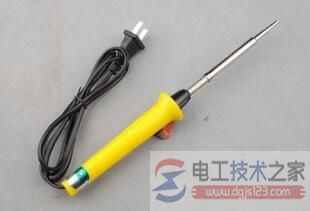

电烙铁

第一部分,电烙铁的使用注意事项

一、电烙铁使用前应检查使用电压是否与电烙铁标称电压相符;

二、点烙铁应该接地;

三、电烙铁通电后不能任意敲击、拆卸及安装其电热部份零件;

四、电烙铁应保持干燥,不宜在过份潮湿或淋雨环境使用;

五、拆烙铁头时,要关掉电源;

六、关电源后,利用余热在烙铁头上上一层锡,以保护烙铁头;

七、当烙铁头上有黑色氧化层时候,可用砂布擦去,然后通电,并立即上锡;

八、海绵用来收集锡渣和锡珠,用手捏刚好不出水为适;

九、焊接之前做好“5S”,焊接之后也要做“5S”。

----- 电烙铁温度的设定

一、温度由实际使用决定,以焊接一个锡点4秒最为合适。平时观察烙铁头,当其发紫时候,温度设置过高。

二、一般直插电子料,将烙铁头的实际温度设置为(330~370度);表面贴装物料(SMC)物料,将烙铁头的实际温度设置为(300~320度)

三、特殊物料,需要特别设置烙铁温度。咪头,蜂鸣器等要用含银锡线,温度一般在270度到290度之间。

四、焊接大的组件脚,温度不要超过380度,但可以增大烙铁功率。

第二部分,电烙铁组件焊接步骤

电烙铁

一、预热

@烙铁头成45度角,顶住焊盘和组件脚。预先给组件脚和焊盘加热。

@烙铁头的尖部不可顶住PCB无铜皮位置,这样可能将板烧成一条痕迹;

@烙铁头最好顺线路方向;

@烙铁头不可塞住过孔;

@预热时间为1~2秒。

二、上锡

@将锡线从组件脚和烙铁接触面处引入;

@锡线熔化时,掌握进线速度;

@当锡散满整个焊盘时,拿开锡线;

@锡线不可从直接靠在烙铁头上,以防止助焊剂烧黑;

@整个上锡时间大概为1~2秒。

三、拿开锡线:

@拿开锡线,炉续放在焊盘上;

@时间大概为1~2秒。

四、拿开烙铁

1、当焊锡只有轻微烟雾冒出时候,即可拿开烙铁;

2、焊点凝固。

焊接问题:

1、形成锡球,锡不能散布到整个焊盘?烙铁温度过低,或烙铁头太小;焊盘氧化。

2、拿开烙铁时候形成锡尖?

(1)烙铁不够温度,助焊剂没熔化,步起作用。

(2)烙铁头温度过高,助焊剂挥发掉。

(3)焊接时间太长。

3、锡表面不光滑,起皱?烙铁温度过高,焊接时间过长。

4、松香散布面积大?烙铁头拿得太平。

5、少锡?加锡太少。

6、锡珠?锡线直接从烙铁头上加入。加锡过多。烙铁头氧化。敲打烙铁。

7、PCB离层?烙铁温度过高,烙铁头碰在板上。

8、黑色松香?温度过高。
