【图】反馈系统方框图与组成图解

来源:电工天下   编辑:小电工发布时间:2015-11-15 03:14:41

反馈系统方框图与组成

系统方框图由许多对信号(量)进行单向传递的元件方框和一些连线组成,表征了系统各元件之间及系统与外界之间进行信息交换的过程。

它包括三个基本的单元,即引出点(分支点):表示信号的引出或信号的分支,箭头表示信号的传递方向,线上标记信号的名称,如图1.(a)。

比较点(相加点):表示两个或两个以上的信号进行相加或相减运算。“+”表示信号相加;“-”表示信号相减,如图1.(b)。

元件方框:方框中写入元、部件的名称,进入箭头表示其输入信号;引出箭头表示其输出信号,如图1.(c)。

反馈系统方框图

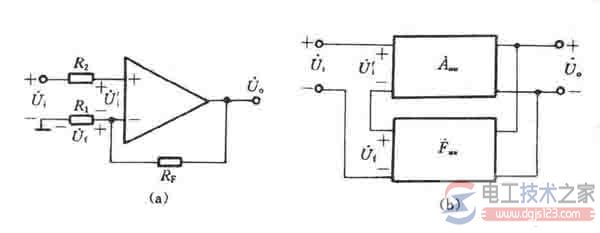

图1 系统方框图的基本组成单元
