负反馈与正反馈的区别与判断方法【图】

来源:电工天下   编辑:小电工发布时间:2015-11-14 15:22:11

一、正反馈与负反馈

负反馈,加入反馈后,净输入信号 正反馈与负反馈 ,输出幅度下降。

正反馈,加入反馈后,净输入信号 正反馈与负反馈 ,输出幅度增加。

反馈和负反馈的判断法之一:瞬时极性法

在放大电路的输入端,假设一个输入信号的电压极性,可用"+"、"-"或"↑"、"↓"表示。按信号传输方向依次判断相关点的瞬时极性,直至判断出反馈信号的瞬时电压极性。如果反馈信号的瞬时极性使净输入减小,则为负反馈;反之为正反馈。

二、正反馈与负反馈的判断

判断正反馈和负反馈图文教程

如何判断正反馈和负反馈?

正反馈与负反馈3

一般是这样的,先假定输入端为+,然后再根据电路的连接关系判断最后到输入端是+的就是为负反馈,为-的为正反馈。

这是以输入端是电压,反馈到输入端也是电压的情况。

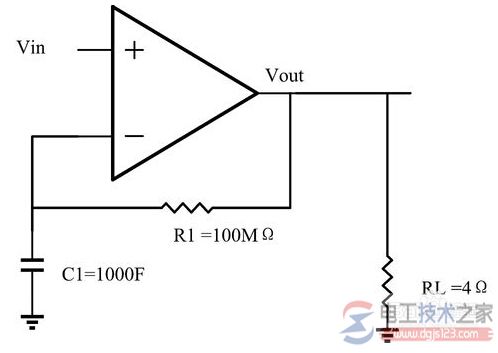

下图就是负反馈
正反馈与负反馈4

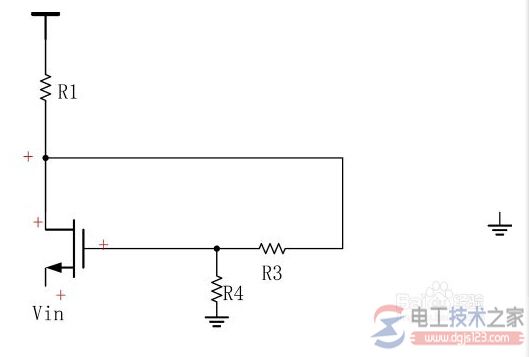

对于下图中的 nmos栅端和漏端相位是相反的,所以判断的结果为负反馈
正反馈与负反馈5

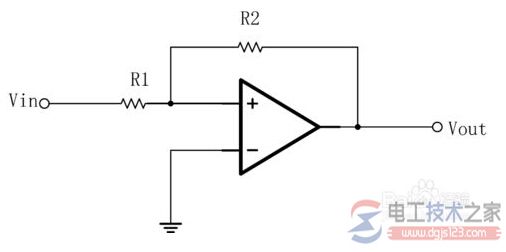

对于下图中的NMOS它的源端与漏端相位是相同的,所以最终的判断结果为负反馈。
正反馈与负反馈6

总结:若反馈和输入变化方向相同的为正反馈,若方向相反的则为负反馈。

正反馈与负反馈7
若一个电路中既有正反馈又有负反馈的话,需要看净反馈是正还是负了,若为正,则为正反馈,若为负,则为负反馈。

三、 模拟电路正反馈与负反馈的区别

反馈是从输出取一点点信号用电阻或者电容送回到输入端,影响放大器的输出。反馈深度是反馈的程度。反馈系数是定量的表示反馈的程度的量。

负反馈是将输出量的一部分 与输入量相减,因为三极管是一个反相器,输入输出信号相位差180度。从输出引回来的信号要抵消输入量一部分。
正反馈道理相反。

比如说,2级放大器是180度+180度=360度=0度
从2级放大器输出引回到输入的反馈就是正反馈。

有一个简单的判断方法:奇数级1、3、5级放大器从输出引回到输入端(第一级)的是负反馈。
偶数级2、4、6级从输出引回到输入端的是正反馈。
