路端电压的定义与工作原理

来源:电工天下   编辑:小电工发布时间:2015-11-13 07:07:59

一、路端电压的定义与原理

1、什么是路端电压

外电路的电势降落,也就是外电路两端的电压,通常叫做路端电压,也可称为外电路电压(外电压)。

电源的路端电压是指电源加在外电路两端的电压,是静电力把单位正电荷从正极经外电路移到负极所做的功。

路端电压就是外电路两端的电压,通常叫做路端电压(Terminal Voltage),也可称为外电路电压(外电压)。

电动势是描述电源性质的重要物理量。电源的电动势是和非静电力的功密切联系的。所谓非静电力,主要是指化学力和磁力。

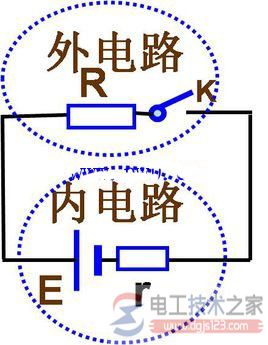

路端电压

在电源内部,非静电力把正电荷从负极板移到正极板时要对电荷做功,这个做功的物理过程是产生电源电动势的本质。

非静电力所做的功,反映了其他形式的能量有多少变成了电能。

因此,在电源内部,非静电力做功的过程是能量相互转化的过程。电源的电动势正是由此定义的,即非静电力把正电荷从负极移到正极所做的功与该电荷电量的比值,称电源的电动势。用公式表示为E=W/q由上式可知,电动势的物理意义为,在电源内部,非静电力把单位正电荷从负极移送到正极时所做的功。

二、负载电压和路端电压的关系

负载电压和路端电压有什么联系和区别

考虑线路自有电阻对路端电压的分压。
U(负载电压)+I(路端电流)*R(电路电阻)=U(路端电压)。
负载电压是用电器两端的电压,路端电压是考虑电路在内加上用电器的电压。

追问:
如果线路没有电阻,二者就相等?

追答:
理论上如此,但还需考虑是不是有串联其他用电器。 如果有的话,要考虑其他的用电器的负载电压相加等于路端电压。

三、电源两端的电压是指路端电压还是内电路电压?

电源二端电压是指路端电压,通常用U表示;电源内部电压叫内压降,通常用U'表示。它们之间的关系为E=U+U。

四、为什么断路时的路端电压等于电源的电动势?断路时就应该没有没有通过,外电路两端哪来的电压呢?

电压是一个电源本来的属性,是一直存在的,没有电流照样有电动势,就像重力势能是本来就存在的,物体静止时照样有重力势能。

这个绝对要把概念搞清楚,断路时没有电流,因此无论内阻外阻都不会分担电动势,所以路端电压就等于电源电动势,通路时,电源内部会产生电流,因此在电源内部会损耗一部分电压,分担给挽电路的电压就会小一点,就是比电源电动势小了一点,也就是路端电压不等于电源电动势。电源电动势=路端电压+电源内阻×电路电流。所以当电流位0的时候 电源电动势就等于路端电压了。

以上共识只是运算法则而已,电源电动势是电源的本身属性,也就是说,只要是电源,就有电动势,不管电路是否是通路。
