线电压与相电压区别有哪些

来源:电工天下   编辑:小电工发布时间:2015-11-08 08:05:58

一、线电压与相电压的差别

提到相电压一般都理解成了相于相之间的电压也就是380v,而线电压理解成了220V.

其实相电压指的是相线即火线和零线之间的电压,而线电压为线路上任意两火线的电压,也就是说相电压应该是220V,而线电压才是380V

对于我们国家的电力来说,从发电厂出来的都是三根火线(线电压)。

在用变压器升压输送出去,我们用到的点是用降压变压器降压到400V(依旧是三根火线线电压)。我们所说的零线是从降压变压器的绕组的三组线圈的接点里引出来的。变压器是星型的。这里的四根线齐了。

在通过陪电柜分别接到我们用户(负载)。三根火线一般命名为A、B、C,零线为N。用380V的线电压是接A、B、C。我们家庭是用AN、BN、CN。既220V 相电压。

400与380不等啊!是的,那里的20V电压消耗在线路等其他设备里。

所谓线电压指的是线与线之间电压380,相电压是线与零之间的电压220。

相电压与线电压的含义

1、三相电源的相位,A、B、C三根火线之间,互相相差120度电角度。380V电压,是指相线(火线)之间的电压,它们任何火线与中性点之间的电压是220V,两者是根号3的关系。

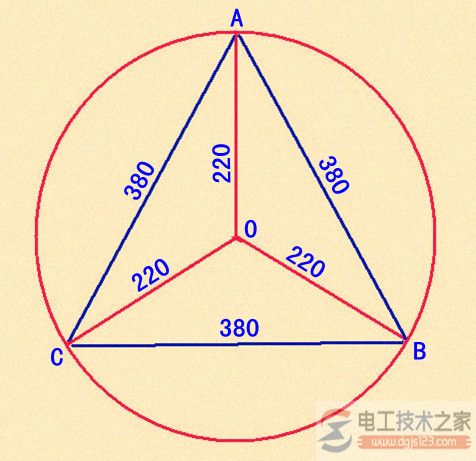

2、请看下图,相电压(220V)与线电压(380V)之间的关系。

相电压与线电压的含义

二、线电压和相电压的区别?

对于交流电来说,相电压就是任一相线(火线)与零线之间的电压,也就是220V。三相交流电有三个相电压:三者电压、频率相同、相互之间的相位相差120°。

任意两根相线之间的电压,称为线电压,380V。三相交流电有三个相电压,所以也就有三个线电压:三个线电压的电压、频率相同,相互间的相位相差120°。

线电压=(√3)×相电压对于三相四线制的电网,三根相线中任意两根间的电压称线电压,任意一根的相线与零线间的电压称相电压,三相电压的相位相差120度,线电压是两个相的相电压的矢量和,线电压与相电压的大小关系是:线电压=根号3倍的相电压。对于市电,相电压220V,线电压是220V的根号3倍,即380V。

三、相电压和线电压的区别与作用

主要与变压器绕组的连接方式有关:

星形连接的线电压指两两绕组端口之间的电压,相电压指每个绕组上的电压降;三角形连接的线电压与相电压相同。

可以这么认为,线电压就是我们从外部能够观测到的电压降,而相电压是实际作用在每个绕组上的电压降。

至于作用,就是在异步电机起动的时候,可以将三角形连接改为星形,这样作用在每个绕组上的电压降就见效为原先的sqrt3分之1,达到减小起动电流的目的。

四、相电压与线电压的不同之处

电力系统中常用的A,B,C三相

相电压就是单项电压,即单项对地电压,民用一般是220V

线电压就是常说的相间电压,即每2相之间的电压,动力电一般是380V
在y型接法的变压器中线电压等于相电压的根号3倍,相电流等于线电流。

在三角接法中线电压等于相电压,相电流等于线电流的根号3倍,
功率P=根号3*UI
中国线电压380V          相电压220V

平常说的电压220V,实际的线电压时380V,而日本的线电压时220V,相电压时110V,380伏特,称为线电压。

我国普遍采用三相四线制供电。三根相线分别与地线之间标准电压为220伏特,称为相电压;相线与相线之间电压为380伏特,称为线电压。

两相电接在三相电动机上,正在工作的电动机仍然能继续工作,不在工作的电机不能启动,时间长电机要烧坏,原因如下:

三角形解法的三相电动机缺一相电后,电动机对外输出的功率三分二由一个绕组提供,另外两个绕组只提供三分之一的功率。提供三分之二功率的绕组负荷增加100%,而且工作电流不平衡,很容易烧坏。

Y型接法的电动机三相电动机缺一相电后,电动机对外输出的功率完全由两个绕组提供,另外一个绕组不工作。两个绕组负荷各增加50%,而且工作电流不平衡,很容易烧坏。

对单相电动机,接两个相线后由于电压高,肯定烧坏。
