线电压和相电压的波形图画法

三相波形图,如何手画三相电压图或电流图,以便在分析电路时使用。

在电力电子电路中经常会遇到三相相电压(流)和线电压(流)的问题,如果能够很好的画出他它们的对应图,好多问题就可以直观的解决了。

1、 首先画出一个直角坐标系。
线电压和相电压的波形图画法1

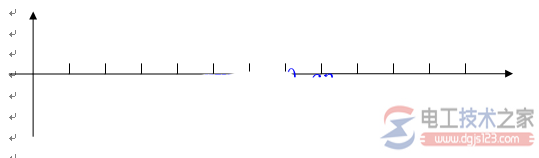

2、 将横轴上分成几段相等的线段。
线电压和相电压的波形图画法2

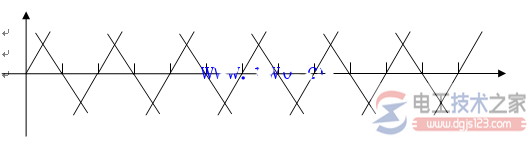

3、如下图画出相互交叉的线,(夹角大概45°到60°之间,以为是手画,大概就可以)
线电压和相电压的波形图画法3

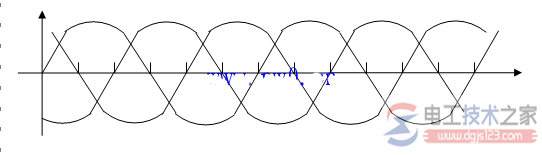

4、 然后将相邻的两条线用平滑的弧线连接起来。

如图:
线电压和相电压的波形图画法4

这样三相电的相电压(流)波形图就出来了。

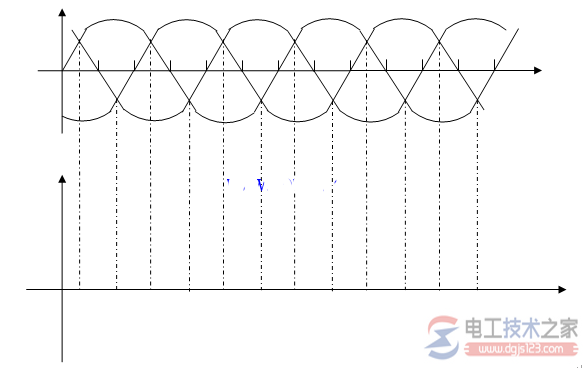

5、接下来就要画三相电的线电压(流)波形图,如下图,在相电压(流)波形图中,从相交节点垂直往下作垂线。
线电压和相电压的波形图画法5

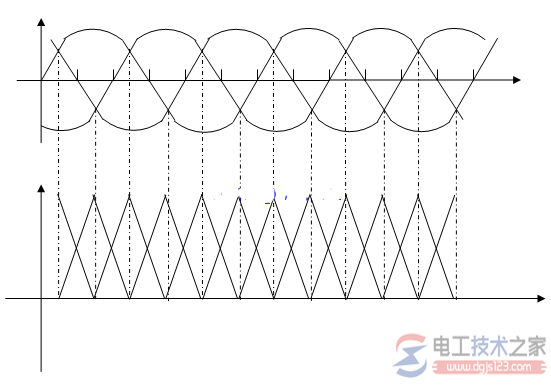

6、在线电压(流)坐标系中,每相邻的矩形空间画相互交叉的线段,如下图所示,
线电压和相电压的波形图画法6

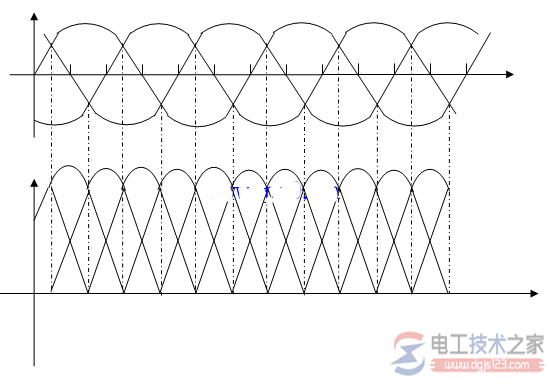

7、然后将相邻的两条线用平滑的弧线连接起来,如下图所示,
线电压和相电压的波形图画法7

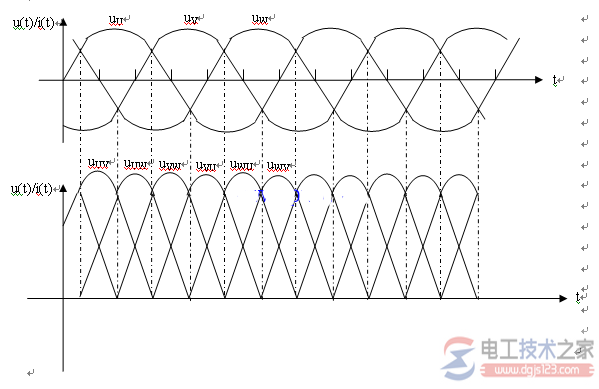

8、线电压(流)波形的下半部分可以由上半部分翻下来照画就可以了。最后再将各个波形的名称标注上即可。
线电压和相电压的波形图画法8

在实际分析电路中,这个波形图简直太好用了,电压电流之间的关系很直观就看出来了。好多问题也就迎刃而解了。
