纯电感性负载电路阻抗的计算方法
来源:电工天下时间:2022-07-15 16:06:03 作者:老电工手机版>>
怎么计算纯电感性负载的电路阻抗大小,在电工学中计算公式中反映了电功率与电流、电压三者之间存在的关系,即P=UI或者转换后 P=I²R P=U²/R。
对于纯电感性负载的电路,其阻抗就是电感器的感抗,用Xʟ表示,计算电流公式的为I=U/Xʟ,而Xʟ计算公式为Xʟ=2πfL=ωL,式中的L为电感量,单位为亨利;Xʟ是电感L的感抗,单位是欧姆;U是交流电压的有效值,单位是伏特;I是交流电流有效值,单位是安倍;f是交流电的频率,单位是赫兹;ω是交流电的角频率。
例如有一只电感L为0.1H的电感,使用于频率为50Hz的交流电路中,电感器的感抗是Xʟ=2π×50×0.1=31.4Ω。
纯电感电路的二个特点:
1、纯电感电路中的交流电压U和交流电流I之间有一相位差,即交流电流I要滞后于交流电压U的90⁰;
2、纯电感电路中只是电能和磁能的不断转换,没有能量的损失,即纯电感电路不消耗功率。

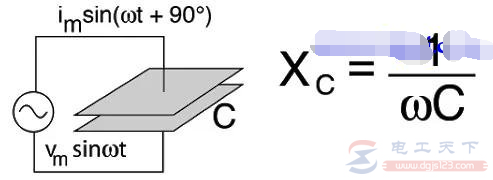

对于纯电容性电路,其阻抗就是电容器的容抗,用Xᴄ表示。纯电容电路需要满足以下关系,即 I=U/Xʟ 容抗计算表达式Xʟ=1/2πfC=1/ωC,式中的C为电容量,单位是法拉;Xʟ为电容C的容抗,单位是欧姆;U是交流电压的有效值,单位是伏特;I是交流电流的有效值,单位是安倍;f是交流电的频率,单位为赫兹;ω是交流电的角频率。
