联锁控制是什么,电气联锁控制电路图说明

来源:电工天下   编辑:小电工发布时间:2021-03-29 09:25:32

有关电气联锁控制电路图的说明,机床控制线路中,电动机有顺序的起动,要求有联琐关系,本文通过具体的电路图,介绍了电气联锁控制的操作方法。

电气联锁控制电路图

机床控制线路中,经常要求电动机有顺序的起动,如某些机床主轴必须在液压泵工作后才能工作;龙门刨床工作台移动时,导轨内必须有足够的润滑油;在铣床的主轴旋转后工作台方可移动,这些都要求有联锁关系。

如图1,接触器KM2必须在接触器KM1工作后才能工作,这保证了液压泵电动机工作后主电动机才能工作的要求。

电气联锁控制电路图

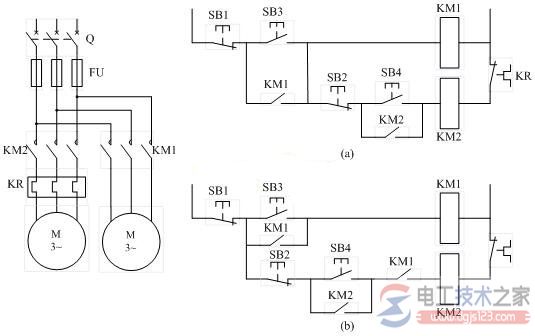

图1联锁环节

图(a)中,联锁环节KM1的常开触点被复用,图(b)中使用了单独的联锁环节(即KM1的一个常开触点),(a)方案节约了一个辅助触点,(b)方案条理更加清晰,可根据实际情况选用。
