地线能和零线接到一起吗?

来源:电工天下   编辑:老电工发布时间:2022-07-27 06:14:38

零线(三相四线制中称为中性线)的作用:用来连接单相220V的负载,与火线组成一个工作回路。但在三相负载不平衡的情况下,零线导通不平衡电流流回中性点,使供电系统的线电压、相电压基本保持平衡。

地线与零线的连接问题

地线起到保护人体安全的作用,当电气设备发生漏电时,可以把电流引到地面(大地是一个无穷无尽的散流体,始终保持0电位),从而保障人体的生命安全。例如高大建筑物、各类通信系统都会安装防雷击接地系统,在遇到雷雨天气时,就会起到非常好的保护作用,从而避免电器被损坏。

如果要完全理解零线与地线是否连接在一起,需要看懂以下几种供电系统,下面一起来学习下。

1、TN-S系统的接地方式

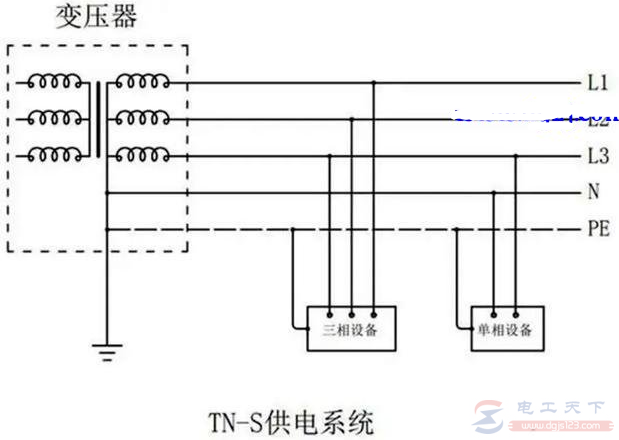

TN-S系统的接地方式如图:

地线能和零线接到一起吗?

其电力系统中性点直接接地,中性线与保护线是分开的,通常称为三相五线制系统(三根相线A、B、C,一根中性N线和一根保护线PE),仅电力系统一点接地,用电设备的外露可导电部分接到PE线上。这种系统安全可靠,主要用于环境条件比较差的场所及高压用户在低压电网中采用保护接零的系统中。

在这种系统中自电源处将保护线PE和中性线N分开设置,分开后不允许再次相接,中性线N仅作为单相用电设备的回路。当电力系统正常工作时,PE线上不出现电流,因此用电设备的外露可导电部分也不出现对地电压,发生事故时容易切断电源,比较安全。

2、TN-C系统的接地方式

TN-C系统的接地方式如图:

地线能和零线接到一起吗?

其电力系统中性点直接接地,它与TN-S系统的差别在于将N线与PE线合并成一根PEN线,通常称为三相四线制系统,目前国内多采用这种系统用于高压用户在低压电网中采用保护接零的系统中。当三相负载不平衡或仅有单相负载时,笔线上有电流通过。一般情况下,如果开关保护装置和导线截面积选用适当,也能满足安全要求。

3、TN-C-S系统的接地方式

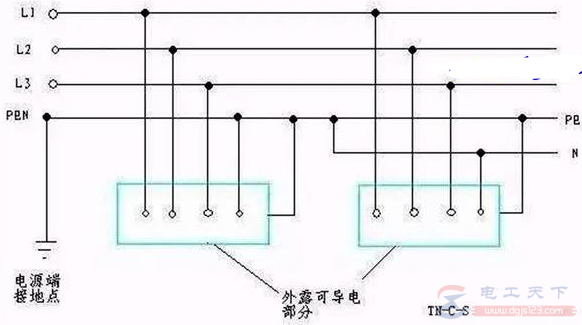

TN-C-S系统的接地方式如图:

地线能和零线接到一起吗?

其电力系统中性点直接接地,在靠近电源侧的部分将保护线PE和中性线N合二为一,实际上接成了TN-C;而在靠近负荷侧的部分又将保护线PE和中性线N分开设置(分开后就不允许再合并),实际上接成了TN-S,故又称四线半系统。这种系统具有TN-C系统费用较少和TN-S系统比较安全的优点,而且电磁适应性较好,多用于末端环境条件比较差的场所及高压用户在低压电网中采用保护接零的系统中。

这种系统中,电气设备的外露可导电部分在靠近电源侧的部分应该至保护中性线PEN上,而在靠近负荷侧的部分应接至保护线PE上。
