过度放电锂电池的修复电路说明

过度放电的手机锂电池，在锂电池内部的保护板会处于输出关闭状态，即便是用原装的手机充电器长时间充电，也不能使电池恢复正常，此时可以取出电池，对过度放电锂电池进行修复，这里分享了过度放电锂电池的修复电路，供大家参考。

过度放电锂电池的修复电路

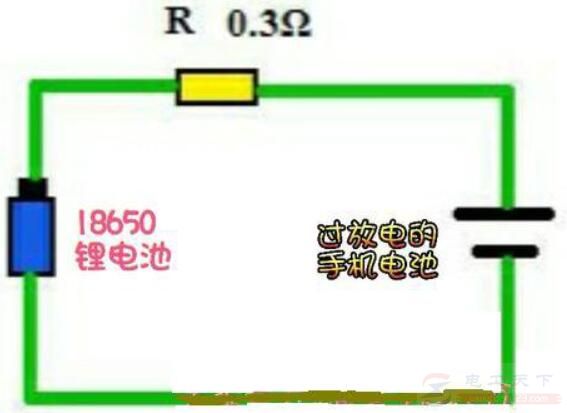

图1：简单过度放电锂电池修复电路

过度放电的锂电池内部保护板处于输出关闭，保护板上的双向MOSFET处于截止状态，充电器输出的充电电压无法通过MOSFET加至锂电池两端。

在对锂电池进行修复时，必须先揭开锂电池外面的包装贴纸，找到锂电池的正负输出端（必要时先拆掉保护板），在电池的正负极上焊接两根导线，然后按上图串联一个阻值合适的限流电阻，与一节18650锂电池连接，便可以给过度放电的手机电池进行充电了。

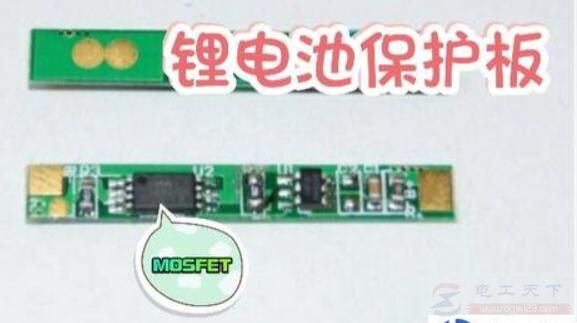

图2：锂电池保护板

采用上述方法给过度放电的手机电池充电时，要求使用18650锂电池必须电量充足。

过度放电的锂电池两端的电压一般都很低，在使用18650锂电池充电时，串联一个阻值合适的限流电阻（电阻的大小视电池电压而定），可以有效防止充电电流过大导致电池发热问题。

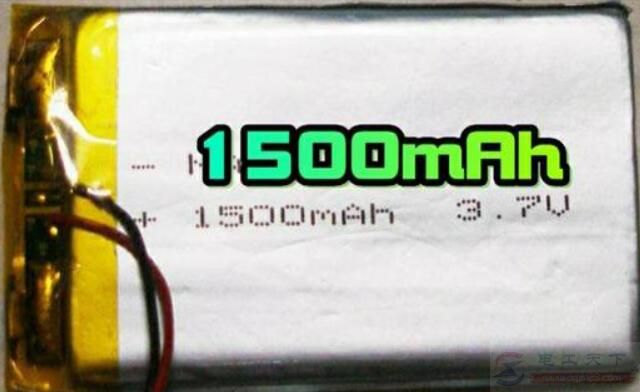

图3：手机锂电池

在对锂电池进行修复操作时，用电压表测量下手机电池两端的电压，当电压稳定在3V以上，就可以把手机电池恢复原状，然后就可以用原来的充电器充电了。

以上就是简单的过度放电锂电池的修复电路及修复方法，希望对大家有所帮助。
