三相火线怎么区分ABC,三相电的相线鉴别方法

来源:电工天下   编辑:小电工发布时间:2020-01-19 22:22:14

在三相火线上怎么区分ABC,在电工学上,所说的A相、B相、C相究竟怎么来区分,也就是如何来鉴别三相电的相线的问题,这里重点从三个方面介绍具体的区分方法。

三相火线怎么区分ABC

在三相输配电线路中,三根相线一般被称为火线,当用奶泡的试电笔测量时,奶泡会发出红色光。

在电工学上称为为A相、B相和C相,三者之间的电角度互为120度,在电气空间上是对称的。

三相火线怎么区分ABC,三相电的相线鉴别方法

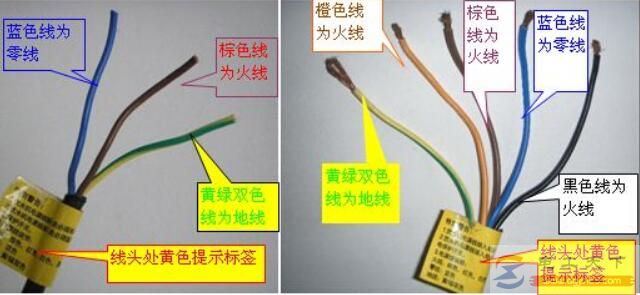

网络配图:电源线的颜色(参考文章:三相线的电线颜色

怎么区分三相电的相线,从以下三分方面来区分:

1、从颜色上区分:A相为黄色,B相绿色,C相为红色,零线N为淡蓝色,保护地线PE为黄色绿色双色线。在电缆线中黑色线是保护地线PE线。

2、从空间排列区分:面对着配电屏正面,垂直排列的看法:从左到右A、B、C;水平排列的看法:由里向外A、B、C;上下排列的看法:由上向下A、B、C。

3、从电工文字符号字母上区分:ABC,对应文字:L1、L2、L3,U、V、W以及R、S、T。

使用以上三种方法,可以快速区分出三相相线的ABC,正确判断出三相电的相序,为准确接线做好准备。

谈到三相电的相线鉴别方法,就要介绍下ABC三相线的颜色,三相电缆的颜色国家规定是什么,一起来看下。

三相电缆的颜色国家规定:

1、相线为黄、绿、红(俗称的火线)

2、中性线为:淡蓝(俗称的零线)

3、地线为:黄绿相间

因此,接线时:不同相线(火线)接线的颜色为黄、绿、红,中性线(零线)接线的颜色为淡蓝,地线接线的颜色为:黄绿相间。

附1,三相线确定相序的简单方法。

1、颜色上面分辨:ABC及零线N它的颜色分别为黄色、绿色、红色和淡蓝色。PE线(保护地线)为黄色与绿色间扎的双色线或排。

2、从排列顺序看,在配电房面对配电柜看,它的ABC三相电排列顺序是,由左到右ABC,由里向外ABC,由上到下ABC。零线和地线在配电柜底部涂有色标。

以上就是三相火线区分ABC的方法,以及ABC三相线的颜色规定,希望对大家有所帮助。
