RL串联电路的阻抗计算方法

来源:电工天下时间:2020-08-12 10:36:43 作者:老电工手机版>>

有关RL串联电路的阻抗计算方法,阻抗是电阻与电感串联电路对交流电的阻碍,阻抗三角形中Z和R的夹角,与电压三角形中电压与电流的夹角j。

RL串联电路的阻抗的计算方法

阻抗:电阻与电感串联电路对交流电的阻碍。

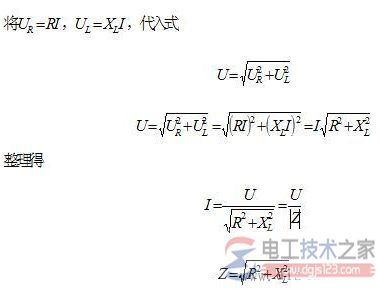

对阻抗的公式的推导:

RL串联电路的阻抗计算方法1

式中,U——电路总电压的有效值,单位为伏[特](V)

I——电路总电流的有效值,单位为安[培](A)

——电路的阻抗模,单位为欧[姆](W)

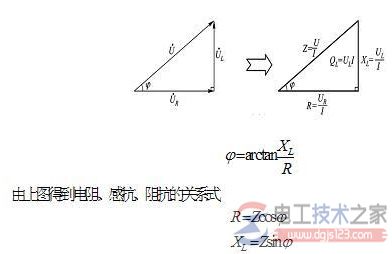

阻抗角:阻抗三角形中Z和R的夹角,与电压三角形中电压与电流的夹角j,阻抗三角形如下图。

RL串联电路的阻抗计算方法2
