谐振器的分类,谐振器的主要参数

来源:电工天下   编辑:小电工发布时间:2019-08-06 15:30:46

介绍下谐振器的知识,主要介绍谐振器的分类,谐振器的各种参数的含义,以及谐振器的耦合作用,感兴趣的朋友可以参考下。

一、谐振器的分类

1、石英晶体谐振器

又称为石英晶体,俗称晶振。这种谐振器是利用石英晶体的压电效应而制成的谐振元件。与半导体器件和阻容元件一起使用,便可构成石英晶体振荡器。

1)压电效应:

对某些电介质施加机械力而引起它们内部正负电荷中心相对位移,产生极化,从而导致介质两端表面内出现符号相反的束缚电荷。

在一定应力范围内,机械力与电荷呈线性可逆关系。这种现象称为压电效应。

2)作用:提供系统振荡脉冲,稳定频率,选择频率。

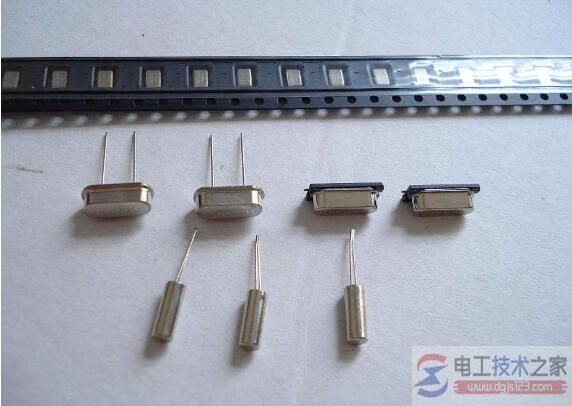

谐振器的分类,谐振器的主要参数

2、陶瓷谐振器

指产生谐振频率的陶瓷外壳封装的电子元件。起产生频率的作用,具有稳定,抗干扰性能良好的特点,广泛应用于各种电子产品中,比石英晶体谐振器的频率精度要低,但成本也比石英晶体谐振器低。

陶瓷谐振器主要起频率控制的作用,所有电子产品涉及频率的发射和接收均需要谐振器。

二、谐振器的主要参数

①基准温度:测量石英晶体谐振器参数时,指定的环境温度。对于恒温型石英晶体谐振器,一般为工作温度范围的中心点;对于非恒温型石英晶体谐振器,为25℃±2℃。

②标称频率:在规定的条件下,谐振器所指定的谐振中心频率。

③调整频差:在规定的条件下,基准温度时的工作频率相对标称频率的最大偏离值。

④温度频差:在规定的条件下,在整个工作温度范围内,相对于基准温度时工作频率的允许偏离值。

⑤负载谐振电阻:石英晶体谐振器与指定外部电容相串联,在负载谐振频率时的电阻值。

⑥激励电平:是指石英晶体谐振器工作时消耗的有效功率,它是表示施于石英晶体元件的激励状态的量度。常用标准值有0。1mW,0。5mW、、1mW、2mW和4mW。实际使用时,激励电平是可以调整的,激励强时容易起振,激励太弱时频率稳定性变差,甚至不起振。

⑦负载电容:是指与石英晶体谐振器一起决定负载谐振频率约有效外界电容。负载电容常用的标准值有16pF、2OpF、3OpF、5OpF和1OOpF。负载电容可以根据具体情况作适当的调整,通过调整一般可以将谐振器的工作频率调到标称值。

⑧静态电容:石英晶体谐振器两引脚间的静态电容。

⑨老化率:指随时间的增加,石英晶体老化变化而产生的误差,单位为10(-6)年。

⑩温度范围:指工作状态环境温度允许变化的范围。

三、谐振器的耦合

当谐振器与外电路耦合时,一方面把外电路负载变换到理想谐振器电路中,使谐振器损耗增大,因而Q值降低。

另外,在理想谐振器电路中引入了一个电抗,使谐振频率发生变化,不过由于引入的电 抗一般很小,故谐振频率仅仅发生微扰。

以上介绍了谐振器的分类,谐振器的主要参数等知识,希望对大家有所帮助。
