串模干扰与共模干扰的来源是什么

来源:电工天下时间:2022-09-14 07:17:03 作者:老电工手机版>>

在现场要克服和消除串模干扰及共模干扰,首先要搞清楚干扰的来源,才有可能采取措施来克服干扰。

1、串模干扰的来源

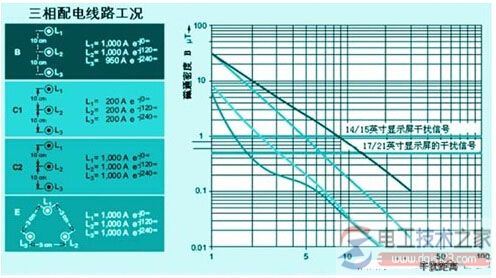

大功率变压器、交流电动机、变频器等都有较强的交变磁场,如果仪表测量及控制的连接导线通过交变磁场,就会受到这些交变磁场的作用,在仪表的输入回路中感应出交流电压,而成为干扰信号。

在现场为了克服串模干扰对仪表、控制系统的影响,可采取以下措施,如热电偶、分析仪表的信号线要运离强电磁场,不要离动力线太近;不要把仪表信号线、控制信号线与动力线平行放在同一个桥架托盘内,或穿在同一根穿线管内必要时信号线应使用屏蔽电线或屏蔽电缆,线的屏蔽层要采取一端接地的方式;在仪表输入端加滤波电路;对于智能仪表要根据现场情况设置数字滤波常数必要时再增加滤波电路的级数。

2、共模干扰的来源

高压电场的干扰;测量电炉温度时引入的干扰,如在高温下,电加炉的电源通过耐火砖、热电偶的瓷保护套管泄漏到热电偶上,使热电偶与地之间产生干扰电压;由于地电位不同而引入的干扰;还有氨合成塔用电加热器升温时也会对热电偶造成干扰。

其干扰源大多是交流电压也有可能是直流电压。 在现场为了克服共模干扰对仪表、控制系统的影响,所以可采取以下措施,把测量热电偶浮空;仪表放大器也采取浮空;

如果测量对象允许则不要用露端式热电偶以避免热电极接地;热电偶保护套管要可靠接地;使用屏蔽线时采用等电位屏蔽方式;在信号线上加装旁路电容器
