常用直流电桥的工作原理图解

来源:电工天下时间:2016-04-30 07:47:46 作者:老电工手机版>>

直流电桥的工作原理

直流电阻电桥是仪表维修必备的测量仪器之一。

主要用来测量电阻及各型热电阻的电阻值,以便快速、准确的得到检测温度值,也可对各种热电阻显示仪表及电子电桥计进行校准。

1、常规直流电阻电桥工作原理

直流电阻电桥,又称为单臂电桥或惠斯顿电桥,其采用典型二端式直流电桥原理,基本原理如图1所示。

从图中可见直流电阻电桥由比例臂R、比较臂RA、测量盘RB、内附检流计A及电源E等部分组成。

直流电阻电桥原理图
图1 直流电阻电桥原理图

测量盘共有四组,每组以六个电阻器及开关组合成多个电阻示值,比例臂则采用差值式,按钮“B”和“G”分别用于控制桥路电源和指零仪的输入端,各按钮按下后旋转90°可以锁住,再旋转90°可以复位;电桥还有指零仪及电源内接、外接转换开关。

直流电桥检流计有采用张丝式及电子放大指零仪两种形式的,以电子放大指零仪的居多;此类电桥仅设置机械调零而无电气调零,并具有自动切断电源等功能。

电子放大指零仪的使用与张丝式检流计一样简便,但其灵敏度高、可靠性好、抗过载能力强。

2、数字式直流电桥的工作原理

QJ83A数字直流电桥工作原理如图2。

被测电阻以四线制接入电桥,经基准电阻、精密运放和A/D转换器构成的半桥电路完成R/V变换,LCD显示器显示测试数据,量程切换电路在改变量程网络电阻同时,完成小数点和单位切换。

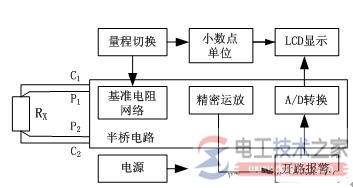

QJ83A数字直流电桥工作原理框图

图2 QJ83A数字直流电桥工作原理框图

3、直流电阻箱的结构

直流电阻箱是电阻值可变的电阻量具,其电阻值可在已知范围内按一定的阶梯值改变。 来自:电工技术之家

常用的是开关式直流电阻箱,它的线绕电阻元件是接在各触点之间,通过电刷旋转改变触点位置来选择相应的电阻值,即电阻箱里被利用的电阻,是介于起始触点和在使用时电刷所触及的触点之间的电阻。

直流电阻箱的型号很多,但其结构、原理基本是一样的,区别只是电阻箱的调节范围、精度等级、功率不同而已。
