一、稳压器的概念

稳压器是使输出电压稳定的设备,稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时,控制电路进行取样、比较和放大,然后驱动伺服电机转动,使调压器碳刷的位置改变,通过自动调整线圈匝数比来保持输出电压的稳定。

二、稳压器的工作原理

1、单相补偿式稳压器

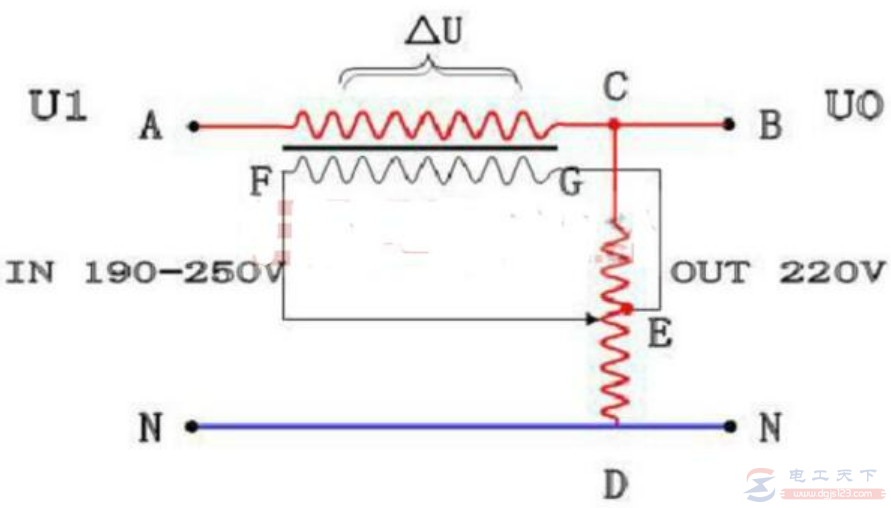

下图为带补偿式单相交流稳压器原理图,由调压变压器T1和补偿变压器T2组成。

稳压器的基本概念,稳压器的工作原理详解

由上图可知,补偿变压器低压侧的线圈串联在稳压器的主回路中,这种稳压器输出的能量主要通过补偿变压器的低压侧线圈直接给输出负载,只要把补偿变压器的二次线圈的线径做得足够大,稳压器的功率就可以做得很大。

调压变压器T1只要负担输入电压与输出电压的差额部分,按稳压器可允许的输入变化范围的大小不等,调压变压器T1的功率大小是稳压器实际容量的几分之一,这由稳压器的配比参数来决定调压变压器的大小。

2、单相SVC直接调压稳压器

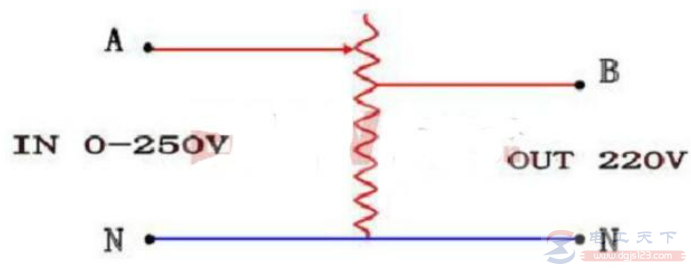

如下图,为单相SVC直接调压稳压器的工作原理图,其主要工作原理如下:

稳压器的基本概念,稳压器的工作原理详解

A点为单相稳压器输入侧,B点为输出侧。其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的。

这种稳压器的取样电路时刻监视稳压器的输出两点间电压,当输出电压升高时,控制电机朝自耦变压器降压的方向移动(A点对应的箭头向上移动),当输出电压达到所要的电压时,停止控制电机运动。反之控制电路则控制电机朝自耦变压器升压的方向转动(A点所对应的箭头向下移动),直至达到需要的电压时停止。
