如何计算有功功率与无功功率(图文)

来源:电工天下   编辑:小电工发布时间:2017-06-26 16:06:57
有功功率无功功率的计算公式

许多用电设备均是根据电磁感应原理工作的,如配电变压器电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。

为建立交变磁场和感应磁通,而需要的电功率称为无功功率。

因此,所谓的"无功"并不是"无用"的电功率,只不过它的功率并不转化为机械能、热能而已;因此在供用电系统中除了需要有功电源外,还需要无功电源,两者缺一不可。

有功功率和无功功率计算公式:

视在功率:S=UI(VA)
有功功率:P=UIcosφ(W)
无功功率:Q=UIsinφ(Var)

在功率三角形中,有功功率P与视在功率S的比值,称为功率因数cosφ,其计算公式为:
cosφ=P/S=P/(P2+Q2)1/2

在电力网的运行中,功率因数反映了电源输出的视在功率被有效利用的程度,希望功率因数越大越好。

这样电路中的无功功率可以降到最小,视在功率将大部分用来供给有功功率,从而提高电能输送的功率。

无功功率计算公式:
无功功率=I*U*sinφ,单位为乏或千乏.

有功功率计算公式:
有功功率P=IUCOSφ

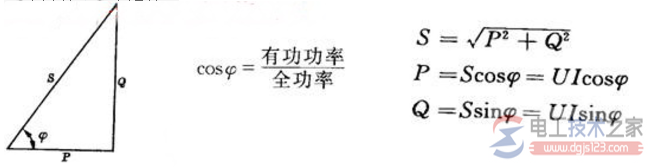

其实有功功率P、无功功率Q、视在功率S就是一直角三角形的三条变:S为斜边,P、Q为两直角变,P、Q就是把S正交分解出来的两个分量;P^2+Q^2=S^2(勾股定理)。

功率因数就是P/S,也就是cosθ,θ就是相角,即电压与电流之间的夹角;

无功功率是建立和维持旋转磁场所消耗的一种功率,在一般用电设备中,只有牵涉到电机旋转设备才消耗无功。

功率因素是多少时最为理想

一般来说越少越好,但也存在经济问题,因为补偿无功的电容器要钱的,功率因素提高到0.95左右已经很好了,再提高帮助也不大。

有功功率的计算公式是什么,无功功率怎么计算?

有功功率和无功功率计算公式

有功功率:又叫平均功率。交流电的瞬时功率不是一个恒定值,功率在一个周期内的平均值叫做有功功率,它是指在电路中电阻部分所消耗的功率,对电动机来说是指它的出力,以字母P表示,单位为千瓦(kW)。

无功功率:在具有电感(或电容)的电路里,电感(或电容)在半周期的时间里把电源的能量变成磁场(或电场)的能量贮存起来,在另外半周期的时间里又把贮存的磁场(或电场)能量送还给电源。它们只是与电源进行能量交换,并没有真正消耗能量。我们把与电源交换能量的振幅值叫做无功功率,以字母Q表示,单位干乏(kvar)。

视在功率:在具有电阻和电抗的电路内,电压与电流的乘积叫视在功率,以字母S或符号Ps表示,单位为千伏安(kVA)。
