电气线路非正常漏电引发火灾的问题

来源:电工天下   编辑:小电工发布时间:2019-12-06 06:33:59

有关电气线路非正常漏电引发火灾的问题,绝缘层介质特性及分布电容的影响,存在漏电流,线路正常时绝缘电阻及分布电容对地漏电,线路非正常对地漏电,线路绝缘性能遭损害产生非正常漏电的主要原因。

电气线路漏电引发火灾的问题

正常低压线路通电运行时,由于绝缘层介质特性及分布电容的影响,总存在一定的漏电流,如图1所示。

其特点是漏电流沿线路均匀分布,线路每处通过微小电流,并不对线路绝缘造成损害。

当线路某处受一种或多种因素的影响绝缘:

电气线路非正常漏电引发火灾

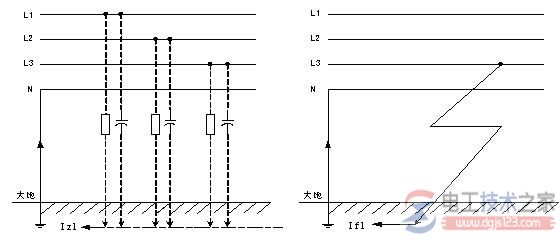

图1 线路正常时绝缘电阻及分布电容对地漏电示意 图2 线路非正常对地漏电示意

Izl─正常漏电流;Ifl─非正常漏电流;降低或遭损坏形成故障,如图2,发生非正常漏电时,漏电流将主要集中在线路故障处,并通过接地点流入大地,流回变压器接地中性点。

线路非正常漏电一旦形成,因漏电流相对较小,线路过流保护电器无法检测动作(如防短路、 过负荷的熔断器、断路器),往往由于下列情形造成电气火灾

1、绝缘降低但电阻大的故障处搭接接地导体、潮湿建筑物等,与地构成回路,漏电流大,由于故障处局部发热造成绝缘物起燃(经验表明,1A以上的漏电流就可能起火)。

2、绝缘破损的故障处与接地体“时接时断”故障处产生电弧或电火花引燃绝缘层或近处燃爆物。

3、故障处接触木材等不良导电体,由于徽小电流的反复电化作用,形成导电通路,电流增大发热引起火灾(  如木材由不定形碳转化为定形碳成为导电体)。

线路绝缘性能遭损害产生非正常漏电的主要原因

1)线路使用时间过长,绝缘老化失效。

2)线路受潮湿、高温、多尘、腐蚀性等恶劣环境影响绝缘降低。

3)线路经常过电流运行,绝缘受热作用损坏。

4)接头绝缘恢复处理不当,绝缘失效。

5)线路绝缘受机械性损伤,如磨擦、划伤、动物啃咬等。
