零线跟地线之间存在220伏电压正常吗?

来源:电工天下   编辑:小电工发布时间:2021-03-11 11:05:06

有关零线和地线间电压大小的问题,零线跟地线之间存在220伏电压正常吗,在电线接线中单相线路零线与火线调错,单相线路接在两根火线上,或单相线路上零线断开会有什么后果,一起来看下。

零线跟地线间有220伏电压

先来看下低压配电系统,常用的单相220V电压是怎么来的?

零线跟地线之间存在220伏电压正常吗?

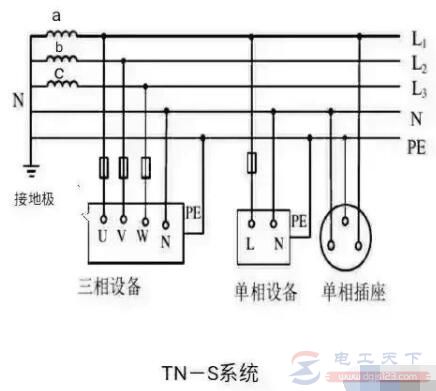

上图中是应用最多的低压配电系统中的TN-S系统,a、b、c是三相变压器的3个低压线圈,高压线圈也有3个,图中没有画出。3个低压线圈的首端引出3根火线L1、L2、L3,3个低压线圈的尾端连接在一起,组成中性点引出中性线N,由于中性点接地,中性点对地电压为零。因此,习惯把中性线N叫作零线,从接地极上引出的PE线称为保护接地线。

3根火线L1、L2、L3之间的电压都是380V,称为线电压;每1根火线与零线之间的电压是220V,称为相电压,供单相电器使用。

由图中可知,零线N与地线PE的起始端是连接在一起的,因此正常情况下零线与地线之间的电压为零,每1根火线与地线之间也有220V电压。

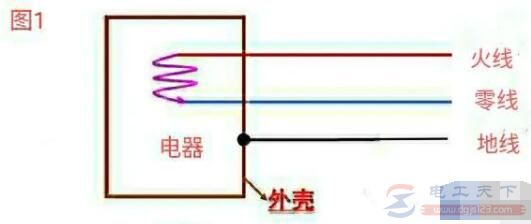

单相线路如下图1,由1根火线1根零线1根地线组成,火线与零线之间是220V,火线与地线之间也有220V,零线与地线之间电压为零。

零线跟地线之间存在220伏电压正常吗?

那么,现在零线与地线之间有220V电压,是如何造成的?

1.单相线路零线与火线调错

红色线接到了电源的零线上,蓝色线接到了电源的火线上。

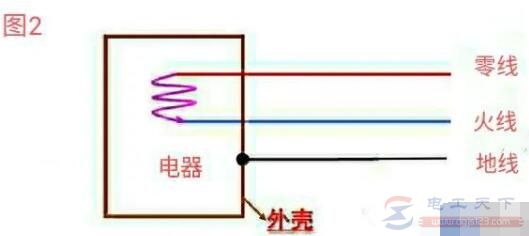

如图2:

零线跟地线之间存在220伏电压正常吗?

由于规定蓝色线用于零线,但实际上却接在火线上,从而造成“零线”与地线之间有220V电压。不过此时用电器能正常工作,只是接线不规范,有安全隐患。

2.单相线路接在两根火线上

如图3:

零线跟地线之间存在220伏电压正常吗?

这样零线与地线之间就有220V电压了,而且由于两根火线之间是380V,用电器很快会烧坏。

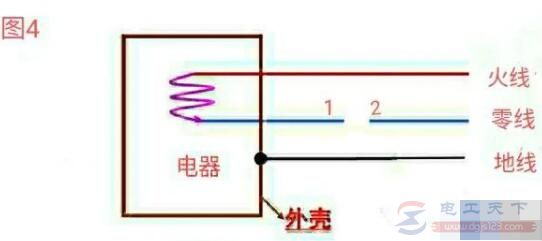

3.单相线路上零线断开

如图4:

零线跟地线之间存在220伏电压正常吗?

由于零线断开,在断开点1端的零线与地线之间就有220V电压,这是1端通过电器内部与火线连通,所以1端与地线之间、1端与2端零线之间都有220V电压,此时用电器不能工作。

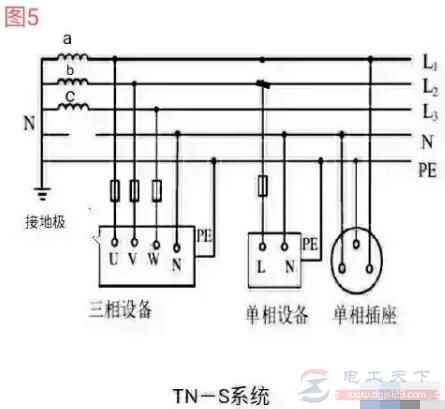

4.总零线断开

如图5:

零线跟地线之间存在220伏电压正常吗?

总零线与变压器中性点断开,如果三相负荷平衡零线无电流,此时总零线断开毫无影响。但一般三相负荷不可能做到完全平衡,所以零线上或多或少有电流,此时总零线断开,将造成零线与地线之间电压异常升高,这个电压高低由三相负荷不平衡度决定,不太可能刚好是220V。

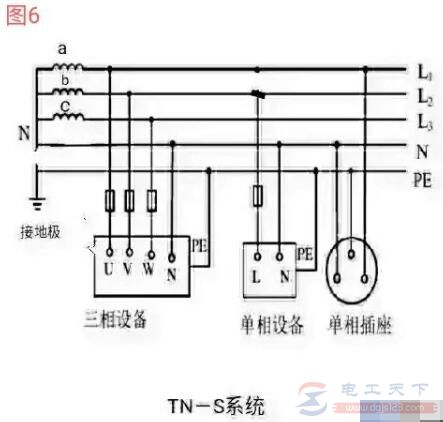

5.变压器中性点与接地极断开

如图6:

零线跟地线之间存在220伏电压正常吗?

此时低压配电系统变成了中性点不接地的IT系统,并不影响各种用电器的正常工作,在三相负荷不平衡状态也不会引起零线对地电压异常升高。因此,零线与地线之间不会有220V电压,最多有几十伏是不平衡电流引起的电压降。

总之,造成零线与地线之间有220V电压的原因,应该是1.2.3.三种情况,第4种情况的可能性不大。
