吊扇无级调速控制器的工作原理分析
来源：电工天下时间：2021-08-01 18:19:32 作者：老电工手机版>>

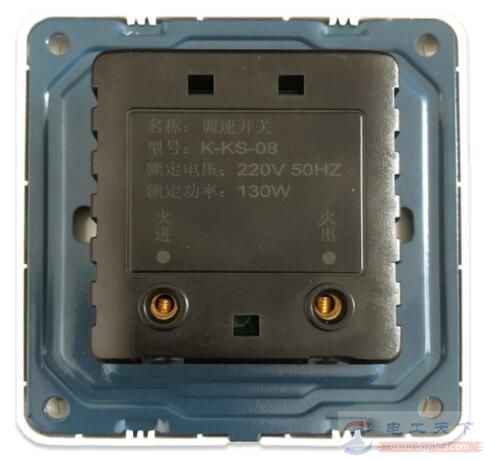

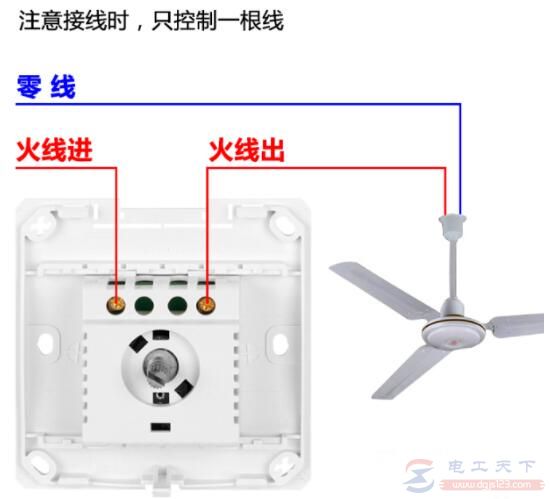

一种常见的吊扇调速器，对照实物分析其工作原理，如图：

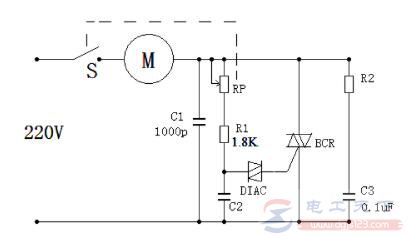

接通电源后，在220V交流电的某半周期内，电源电压经吊扇电机加到双向可控硅BCR的两个主电极之间，此时BCR呈截止状态，故吊扇不运转。
但有电流经电位器RP和电阻R1向电容器C2充电，当C2两端的电压达到双向触发二极管DlAC的转折电压时，DIAC导通，有全波交变电压触发双向可控硅BCR，使其导通。从而接通吊扇电机的电源，吊扇运转。
RP、R1和C2构成一个RC移相电路。当调节电位器RP时，改变了RC串联电路的常数，从而使双向可控硅BCR的导通角得到改变，引起吊扇电机M两端的电压发生变化，达到改变速度的目的。
R2、C3组成过压缓冲网络，当电源刚接通或断开时，由于浪涌电压较大，这个较高的浪涌电压加到BCR的两端，有可能使其误触发或损坏，加上这个网络后，对于感性负载所形成的浪涌冲击有缓解作用。
