用电磁炉功率管制作一个简单实用逆变电路
来源：电工天下时间：2021-08-01 18:17:01 作者：老电工手机版>>
分享一款利用电磁炉功率管制作的逆变电路，来深入认识与了解下电磁炉核心元件，下面就来看看吧。
用电磁炉功率管制作的逆变电路
一、元件选择

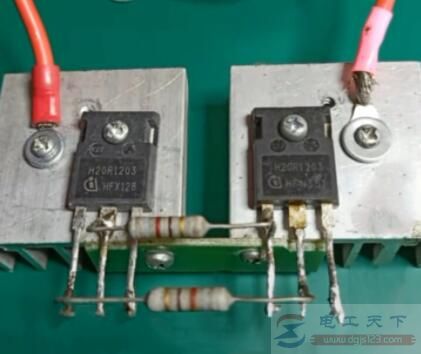

1、电磁炉功率管2个，25N120或20R1203，必须接散热片。二者可以相互替换，只是额定电流不同，前者为25A，后者为20A。
2、双12V，100W左右变压器一只。
3、820Ω左右电阻两只，12V蓄电池一只。

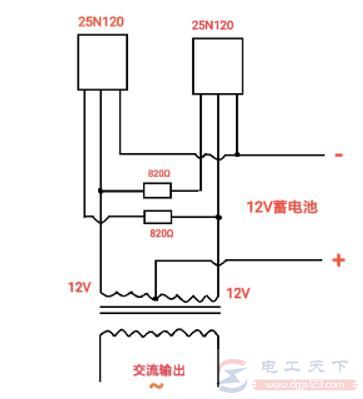

二、组装一个装配线路图，按照线路图焊接装配
注意事项：
1、功率管一定要涂抹散热膏后安装在散热片上。
2、在焊接损伤时注意电磁炉功率管每个脚定义。
3、注意电源的正负极接线。
三、电路原理分析
1、IGBT就是一个开关，非通即断，就是靠栅源极的电压控制通与断，当栅源极加+12V（大于6V，一般取12V到15V）时IGBT导通，栅源极为0电平或者是副电平时，IGBT关断。

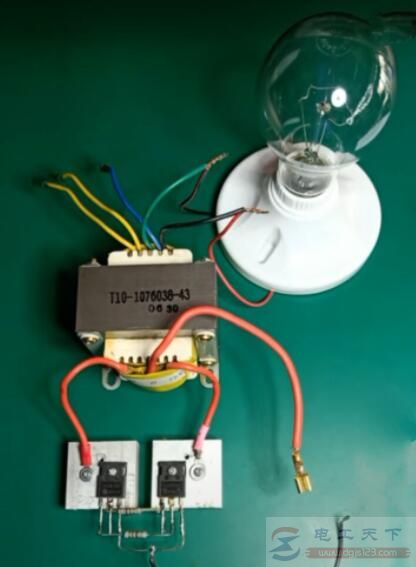

2、本电路采用简单的推挽式逆变电路，变压器的中性抽头接于电源正极，功率管的一端接于电源负极，功率管1，2交替的工作，输出交流电，点亮灯泡，但这种电路变压器的效率较低。
