九阳电磁炉故障代码E7什么原因,E7故障怎么维修

来源:电工天下时间:2020-03-29 09:15:35 作者:老电工手机版>>

有关九阳电磁炉的一例故障,九阳电磁炉屏幕上显示故障码E7,E7代表的含义是什么,九阳电磁炉出现故障码E7应该怎么来维修,一起来学习下。

九阳电磁炉故障代码E7的含义

1、故障代码E7

九阳电磁炉故障代码显示E7,其含义是线盘干烧,即电磁炉内的线圈漆包线烧坏,导致温度过高,进入保护报警状态,建议开机检查看下。

2、维修方法

该故障大多是线圈上一个测温热敏电阻开路导致,不同于线圈中间那个检测的是炉面温度,这是用来检测线圈的温度的,一般在线圈的底部,如下图:

九阳电磁炉故障代码E7什么原因,E7故障怎么维修

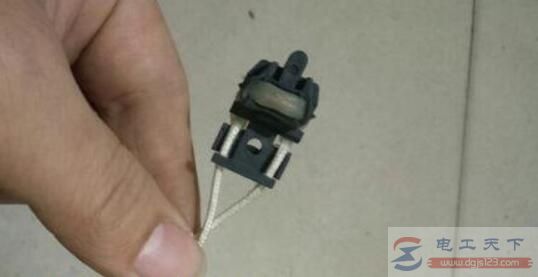

用螺钉固定的就是线盘热敏电阻了,打开看看是否引线断开,开路也会导致E7故障。

这个电阻是一个负温度系数热敏电阻,和线圈中间那个一样,都是25摄氏度100K,可用万用表进行检测,阻值在100K左右,如测量阻值太小或太大均是损坏了。

九阳电磁炉故障代码E7什么原因,E7故障怎么维修

当确定损坏后,取相同的热敏电阻更换,或直接用47K固定电阻焊在主板连接它的针座上(黄色针座),并去掉此热敏电阻不插,不影响正常使用。

总结

九阳电磁炉E7故障:线盘温度过高保护,蜂鸣器以1秒1次的频率鸣叫。该报警状态不能自动退出,手动关机方可退出报警状态。

E7代码:

1、当电磁线盘超温时,会自动启动E7保护,同时,蜂鸣器以1秒1次的频率鸣叫,该报警状态不能自动退出,需手动关机才能退出报警状态。

2、开机显示正常、不加热篇;电流检测回路(互感器、电位器、CUR信号);驱动电路(Q12-Q15三极管、PWM信号);同步振荡电路(LM339的8、9、10、11脚、电压等);通电不工作、CPU不起振;检查保险管是否开路、IGBT三个极是否短路;检查Q12-Q15是否正常;电工天下提示:更换相同型号的IGBT、保险管;IGBT、通电试机不可接线盘等故障,挨着排查,最后维修好。

附1,九阳电磁炉故障代码解析。

E1:检测到无锅具、锅具材料不合适、加热对象为小物件。

E2:IGBT过热(炉内超温)报警。

E3:电压过高。

E4:电压过低。

E5:陶瓷板温度传感器开路。

E6:陶瓷板温度传感器短路。

E7:线盘温度过高保护。

E8:按键误动作保护功能。

E0:内部线路故障。更换线盘温度传感器。

以上就是九阳电磁炉故障代码E7的产生原因,以及该故障码问题的维修办法,希望对大家有所帮助。
