九阳料理机E-04故障检修处理方法

有关九阳料理机的常见故障问题，九阳JYL-Y29 破壁料理机，上电后屏显E-04，并且发出报警声，按键时没有反应，这是什么原因引起的，以下是九阳料理机E-04故障的检修方法，供大家参考。

九阳料理机E-04故障问题

1、故障现象

一台九阳JYL-Y29 破壁料理机，上电后面板指示灯亮，屏显E-04，发出报警声，按键无反应。

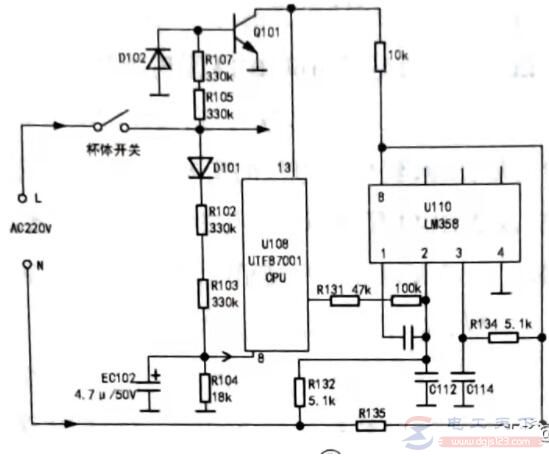

E-04表示电压异常，测开关电源输出的5V电压正常，初步判断市电电压检测或过零检测电路有问题。实绘出相关电路如下：

2、电路分析

1）过零检测：市电经R105、R107降压后加到Q101的b极。负半周电压由 D102旁路，正半周电压使Q101导通。于是在Q101的c极形成一个5Vp、20ms的矩形脉冲，通过一只10k的电阻送 CPU13脚。CPU据此得到输入电压过零信号，由此控制粉碎电机的通电点，以减少启动时的电压冲击。

2）市电检测：D101对市电整流后经R102~R104分压，EC102 滤波，得到一直流电压，送往CPU⑧脚。CPU据此对市电电压进行监测，当过高或过低时，都会发出报警指令。

3）过流保护：U110(LM358 )是一个双运放电路(本机只用其中一个运放)。其③脚(同相输入端）通过R134接+5V，作为基准电压。②脚(反相输入端）通过 R132接电流检测电阻R135的左端，R135的右端接+5V。由此可见U110的作用是检测R135两端电压。当市电为正半周时，R135两端的电压极性是右+左－，则U110的③脚电压高于②脚电压，其①脚输出高电平。当市电为负半周时，R135两端的电压极性是右-左+，在后级负载正常的情下，U110①脚仍然输出高电平；若负载有问题，通过R135的电流超过设定值，则Unio②脚电压高于③脚电压，U110①脚输出低电平，CPU据此发出指令，机器停止工作。

3、故障处理

根据上述原理分析，怀疑市电电压取样电路有问题。测得EC102 两端电压仅为0.1V，明显偏低。经查，R103已近开路。将其更换后开机，故障排除。这时测得EC102两端电压为2.72V（市电电压为AC220V)。

试验发现，当市电电压降到AC170V时，EC102两端电压为2V，此时机器发出报警声，且屏显E-04。当市电升到AC250V时，机器发出警报声且屏显 E-03。

注意，CPU⑧脚检测阈值有回差，如果上电时市电电压低于AC170V，启动时机器发出报警声；如果上电时市电电压大于AC170V，但在工作中电压跌至150V，机器停止工作，并发出报警声。此时只有市电电压升到190V时，机器才能再次工作。上述设计的目的是防止在工作过程中，由于负载增加引起检测电压下降而误报警。另外，由于EC102容量较大，也能避免瞬时电压跌落引起的误报警。

为了便于以后维修该型机，实测本机温度传感器的阻值为47k（室温为 25℃)，其两端电压为3.96V。

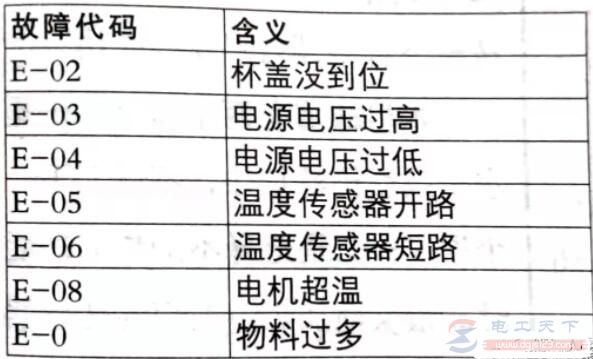

以下是本机部分故障代码，见表 1：
