按钮开关的常开与常闭触点
来源:电工天下时间:2020-02-06 11:29:49 作者:老电工手机版>>
每一个按钮开关的常开与常闭触点,总是成对出现的,有常开触点,就会有常闭触点,常开触点在线圈通电时处于闭合状态,在线圈断电时处于断开状态,常闭触点则正好相反。

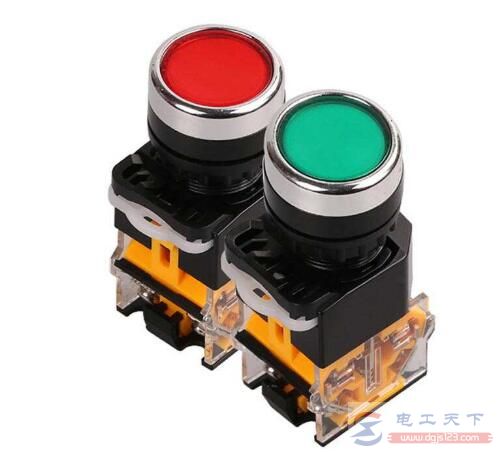

按钮开关的触点
常开触点是启动用的,而常闭触点是停止用的。
1、常开触点
常开触点在线圈通电时处于闭合状态,在线圈断电时处于断开状态。
有常开就会有常闭 ,按钮开关在一个开关内有两组开关,一组常开一组常闭,即按钮开关中有4个接线端子。
2、常闭触点
常闭触点在线圈断电时处于闭合状态,在线圈通电时处于断开状态。
常闭触点用于接通电路,正常回路中会有一个维持继电器保持该回路的接通,当松开按钮时,回路通过维持继电器保持得电状态,使系统正常运行,直到关闭按键或紧急停止等终止信号到达。
区分按钮开关常开与常闭触点的方法
1、按端子颜色区分
按钮开关从接线端子的颜色区分,一般会将按钮帽做成不一样的颜色,绿色(或蓝色)为常开触点,红色(或粉色)是常闭触点。
2、按接线端子区分
从接线端子直接区分常开和常闭触点,上端为常闭触点,下端为常开触点,这种区分方法简单易行,但不能判断所有类型按钮开关的常开与常闭触点,会存在一定误差。
以上就是按钮开关常开与常闭触点的小知识,希望对各位电工朋友有所帮助。
