三相按钮开关的接线方法
来源:电工天下时间:2021-09-13 06:25:45 作者:老电工手机版>>
三相按钮开关怎么接线
控制三相或单相电机都可以,但不能直接控制,只可以通过交流接触器控制。该组合按钮开关没有停止键,一般只作为电机顺、逆转点动控制的。

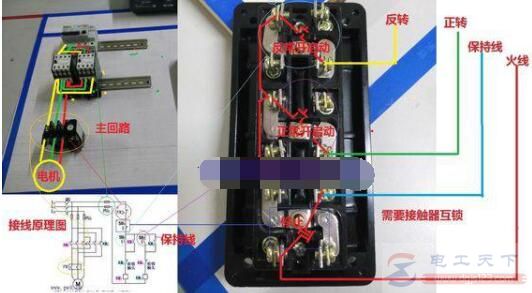

以下是三相电动机正反转控制实物接线图:
三个按钮中,SB1是停止按钮,SB2和SB3是正转和反转启动按钮。 SB2和SB3用常闭触点进行了互锁,可以进行急反车操作。
