按钮开关和旋钮开关的种类及应用场合
来源:电工天下时间:2022-03-01 14:07:18 作者:老电工手机版>>
在电路中常用到按钮开关、旋钮开关,根据功能的不同,开关的种类分为很多种,按钮开关主要有按钮自复位开关、按钮自锁开关等,旋钮开关主要有两档自锁旋钮开关、两档自复位旋钮开关和三档自锁旋钮开关等。
一、按钮开关
1.按钮自复位开关
常说的按钮开关一般是指按钮自复位开关。

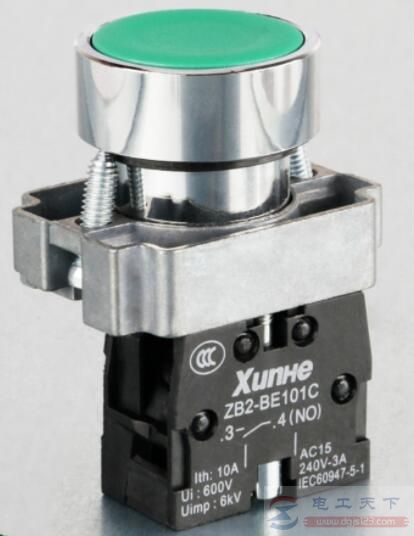

图1:XB2按钮自复位开关
按下按钮开关,开关的触点动作,松开按钮,按钮自动弹出,按钮触点复位。起、保、停电路、星三角电路都使用按钮自复位开关。
2.按钮自锁开关
按下按钮开关,开关的触点动作,按钮并锁住,当重新在按下按钮时按钮才会弹出,按钮触点复位。
图2:LA38按钮自锁开关
按钮自锁开关使用于一些指示灯、三色灯控制中。
电机控制电路使用自复位按钮开关,而不使用自锁按钮开关,因为可以节省一个停止按钮。因为电路需要考虑突然停电,停电时有些人不关闭自锁按钮开关或电源开关,停电了就去机器内打扫卫生,当忽然来电,机器自动运行,就会比较危险。
如果使用自复位按钮,发生停电时,又忽然来电,机器不会自动运行,需要按按钮重新启动,就会更安全一些。
3.带指示灯的按钮开关
自锁、自复位的按钮开关都可以选择带指示灯,使用起来比较直观。一般在按钮开关的触点中间,有A1、A2端子为指示灯电源线,指示灯电源线与按钮下的负载并联,比如接触器、继电器的线圈。

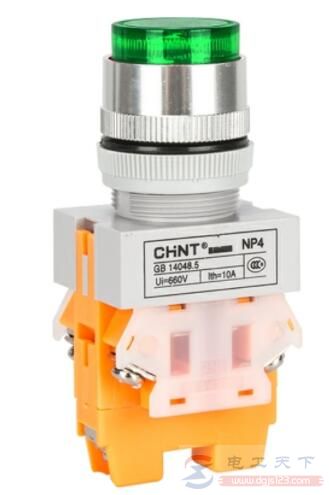

图3:NP4带灯按钮开关
二、旋钮开关
旋钮开关,又称为转换开关,主要有如下几种类型。
1.两档自锁旋钮开关

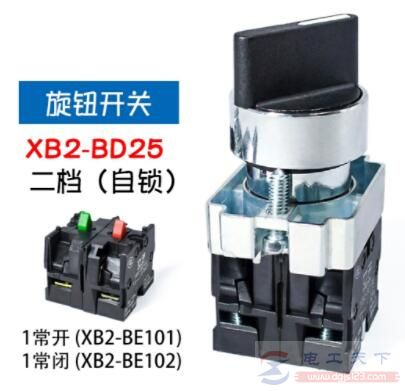

图4:XB2-BD25旋钮开关
两档自锁旋钮开关,当开关向右旋转60度,旋钮开关的触点同时动作,开关并不会自动复位。在停止时,需要向左旋转60度。
常用于手动/自动切换,或一些电气原件的开关温控仪、触摸屏之类。
2.两档自复位旋钮开关

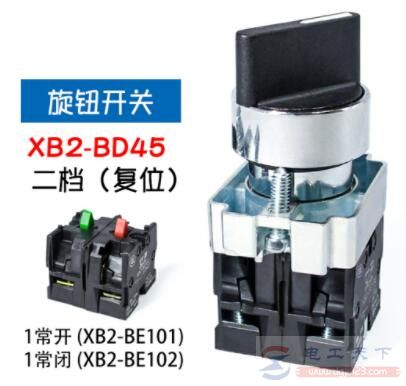

图5:XB2-BD45旋钮开关
两档自复位旋钮开关,当开关向右旋转60度,旋钮开关的触点同时动作,松手时会自动复位。
两档自复位旋钮开关在使用率上并不是很高。
3.三档自锁旋钮开关

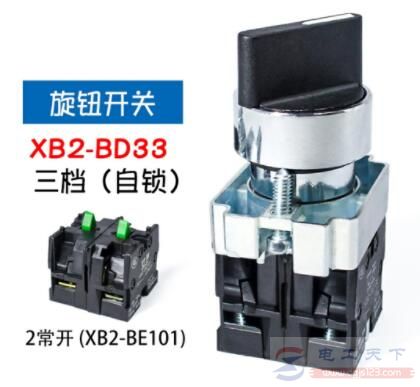

图6:XB2-BD33旋钮开关
三档自锁旋钮开关的旋钮初始位置在正中间,向左旋转45度并锁住,左边触点动作。旋转到中间,左边触点复位。向右旋转45度并锁住,右边辅助触点动作,旋转到中间位置触点复位。
三档自锁按钮下的常开、常闭触点可以自由选择,一般常用两幅常开触点。三档自锁旋转开关适用于有多功能选择的电路,也可以用于手动/自动切换。
4.三档自复位旋转开关

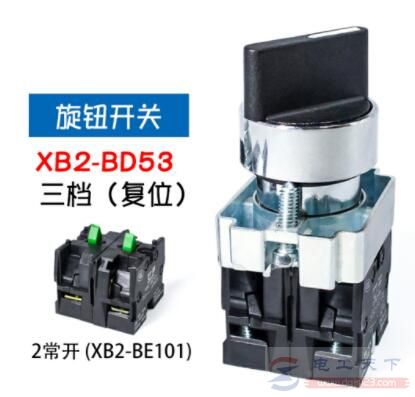

图7:XB2-BD33旋钮开关
三档自复位旋转开关旋钮初始位置在中间,向左旋转,左触点动作。向右旋转,右触点动作。松手时自动复位至中间。
三档自复位开关常用于手动模式下,气缸、油缸上升、下降,或者电机正反转,使用起来会更加方便。
