交流接触器的型号含义与电气符号
来源:电工天下时间:2020-07-04 11:08:16 作者:老电工手机版>>
有关交流接触器的技术参数,交流接触器的型号及含义,直流接触器的型号及含义,以及接触器的图形和文字符号表示方法,接触器在电路图中的图形和文字符号。
交流接触器的参数与型号含义
1、交流接触器的主要技术参数
CJ20系列交流接触器的主要技术参数如表1。

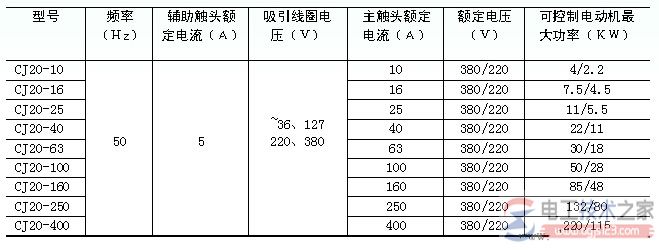

表1 CJ20系列交流接触器的主要技术参数
2、接触器的型号及含义
1)交流接触器的型号及含义
交流接触器的型号及含义,见图1。
2)直流接触器的型号及含义
直流接触器的型号及含义,见图2。

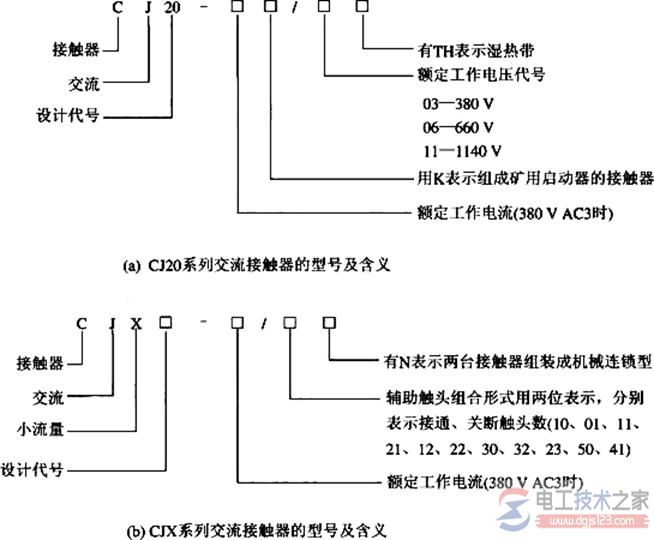

图1:交流接触器的型号及含义

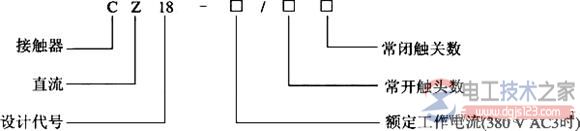

图2:直流接触器的型号及含义
3、接触器的图形和文字符号
接触器在电路图中的图形和文字符号如图3。
