三相交流接触器如何接线,三相交流接触器的接法图

来源:电工天下时间:2015-11-23 14:33:31 作者:老电工手机版>>

三相交流接触器的接法

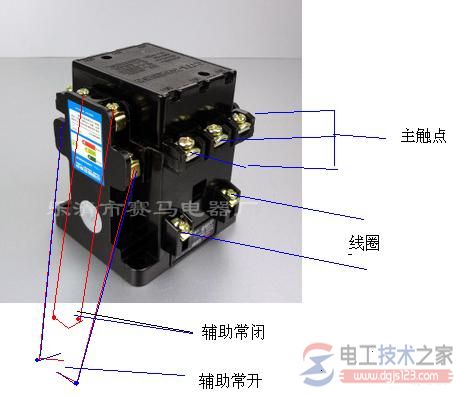

接触器的的线圈A1、A2接控制电,主触点接三相负载,辅助触点(常闭、常开)根据电路要求接线。

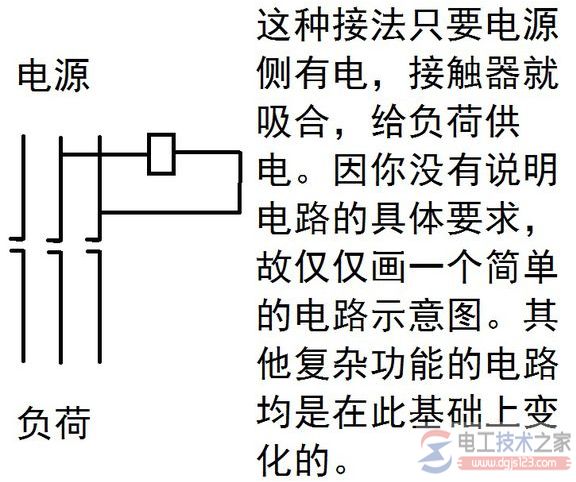

上面接电源,下面接负载

控制线接线圈,A1 A2

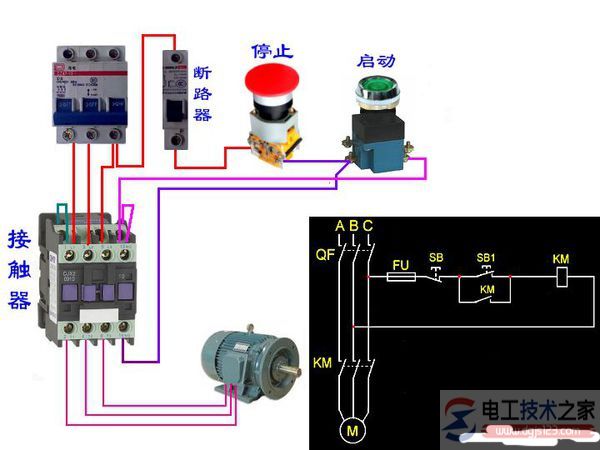

三相交流接触器的接法

三相交流接触器的接法2

三相交流接触器的接法

三相交流接触器的接法
