220V交流接触器接线图怎么接?

来源:电工天下时间:2020-01-08 21:35:53 作者:老电工手机版>>

分享一个220V交流接触器的接线图,三个元件:接触器,温控仪,加热棒,接触器主要用于启停控制,以及开关按钮与温控器是否直接控制的接线方法,供大家学习参考。

220V交流接触器的接线图

需要接一个线路图,三个元件:接触器,温控仪,加热棒,用于加热装置实验,接触器主要用于启停控制,如何接,请提供具体的接线图。

如下:

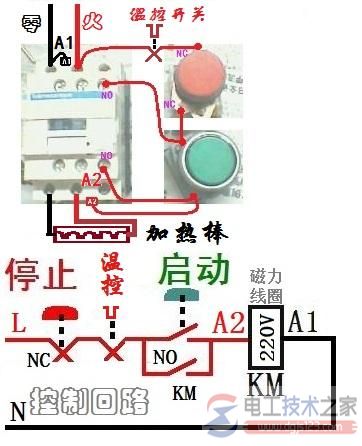

220V交流接触器的接线图1

220V交流接触器的接线图2

温控器电源直接220伏,常闭触点【超温断开触点】串联到控制回路中。另图中NO为常开,NC为常闭

补充:

如果不接开关按钮而用温控器直接控制的话,电源零线接A1,火线经过温控仪的超温断开触点【常闭】接到A2即可,这样通电即可加热,设定温度一到温控仪就会断开磁力线圈的电源,同时交流接触器切断加热棒电源,A1、A2为交流接触器磁力线圈的接线端。

220V交流接触器的接线图3
