接地电阻的主要功能与测试方法

来源:电工天下时间:2019-12-07 06:26:45 作者:老电工手机版>>

有关接地电阻的主要功能,接地电阻的测试方法,接地电阻分为保护接地、防静电接地、防雷接地几种类型,标准接地电阻规范要求,接地电阻使用时的注意事项。

接地电阻的功能与测试方法

一、什么是接地电阻?

接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。

在单点接地系统、干扰性强等条件下,可以采用打辅助地极的测量方式进行测量。

接地电阻的分类

1、保护接地

电气设备的金属外壳,混凝土、电杆等,由于绝缘损坏有可能带电,为了防止这种情况危及人身安全而设的接地。1Ω以下

2、防静电接地

防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

3、防雷接地

为了将雷电引入地下,将防雷设备(避雷针等)的接地端与大地相连,以消除雷电过电压对电气设备、人身财产的危害的接地,也称过电压保护接地。

二、接地电阻的主要功能

接地电阻的功能:

1、精确测量大型接地网接地阻抗、接地电阻、接地电抗

2、精确测量大型接地网场区地表电位梯度

3、精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压

4、精确测量大型接地网转移电位

5、测量接地引下线导通电阻

6、测量土壤电阻率

三、接地电阻的测试方法

1、接地电阻测试要求:

a、交流工作接地,接地电阻不应大于4Ω;

b、安全工作接地,接地电阻不应大于4Ω;

c、直流工作接地,接地电阻应按计算机系统具体要求确定;

d、防雷保护地的接地电阻不应大于10Ω; 来自:电工技术之家

e、对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

2、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

3、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等,装于附件袋内。其工作原理采用基准电压比较式。

4、使用前检查测试仪是否完整,测试仪包括如下器件。

a.ZC-8型接地电阻测试仪一台

b.辅助接地棒二根

c.导线5m、20m、40m各一根

5、使用与操作 1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m。

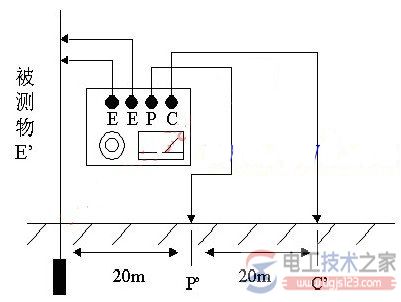

a.测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。

如图:

接地电阻接线图1

图片说明:测量大于等于1 接地电阻时接线图

b.测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。

如图:

接地电阻接线图2

图片说明:测量小于1 接地电阻时接线图

c、操作步骤

1)仪表端所有接线应正确无误;

2)仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触;

3)仪表放置水平后,调整检流计的机械零位,归零;

4)将“ 倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min.当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值;

5)如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止;

6)如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象。

四、标准接地电阻规范要求

1,独立的防雷保护接地电阻应小于等于10欧;

2,独立的安全保护接地电阻应小于等于4欧;

3,独立的交流工作接地电阻应小于等于4欧;

4,独立的直流工作接地电阻应小于等于4欧;

5,防静电接地电阻一般要求小于等于100欧。

6,共用接地体(联合接地)应不大于接地电阻1欧;

7,仪表携带、使用时须小心轻放,避免剧烈震动。

注:避雷针的地线属于防雷保护接地,如果避雷针接地电阻和防静电接地电阻都是按要求设置的,(www.dgjs123.com)那么就可以将防静电设备的地线与避雷针地线接在一起,因为避雷针的接地电阻比静电接地电阻小10倍,因此发生雷电事故时,大部分雷电将从避雷针地泄放,经过防静电地的电流则可以忽略不计。

五、接地电阻使用时的注意事项 >> 推荐:接地电阻用法注意事项六条

1,存放保管本表时,应注意环境温度湿度,应放在干燥通风的地方为宜,避免受潮,应防止酸碱及腐蚀气体。

2,测量保护接地电阻时,一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时,应分别用专用导线连在接地体上,C2在外侧P2在内侧如图四所示:

3,测量大型接地网接地电阻时,不能按一般接线方法测量,可参照电流表、电压表测量法中的规定选定埋插点。

4,测量地电阻时最好反复在不同的方向测量3~4次,取其平均值。

5,本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流时,优先使用交流电。

6,当表头左上角显示“←”时表示电池电压不足,应更换新电池。仪表长期不用时,应将电池全部取出,以免锈蚀仪表。
